12V 30A 7812擴流穩壓電源,12V30A POWER SUPPLY

關鍵字：大功率電源電路圖

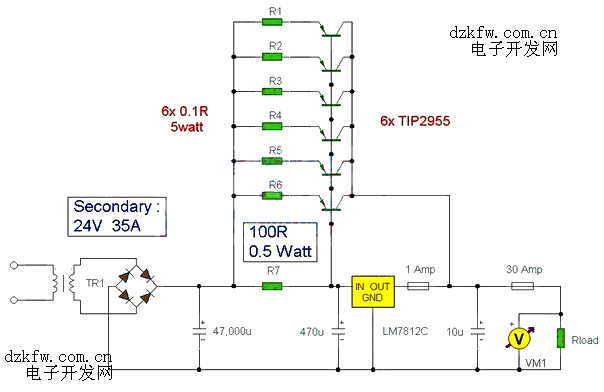

這個電路使用變壓器，整流二極管必須是非常高的峰值正向電流，典型100A以上。7812芯片將只通過1安培或更少電流，其余通過外接的晶體管流過。由于電路設計處理高達30安培負載能力，那么6個TIP2955并聯可以滿足這一需求。每個功率晶體管功耗是總負荷的六分之一，但必須充足的散熱能力需要。最大負載電流會產生最大的功耗，因此非常大的散熱器是必需的。
