輸出40V～80V的串聯穩壓電路,Regulated power supply

關鍵字：穩壓電源

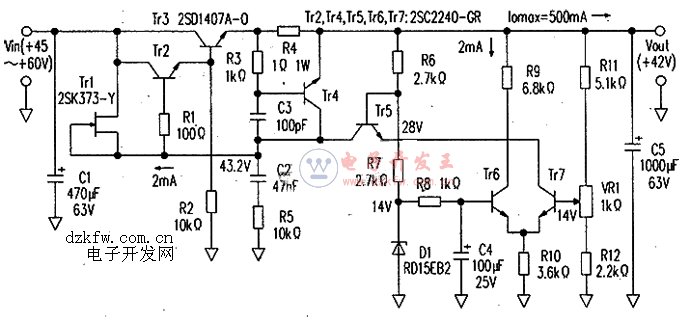

    附圖是一款輸出電壓為+40V～+80V的直流串聯穩壓電路。由于輸出電壓最高可調整至+80V，而集成運算放大器的電源電壓都不高，無法采用集成運算放大器，只好選用Vceo=120V的NPN晶體三極管2SC240來構成差分放大器對誤差進行放大。在圖右邊差分放大管。Tr7的集電極電路中還串接了一只晶體三極管Tr5．Tr5接成共基放大電路，與Tr7組成共發共基級聯放大電路．其目的是為了改善誤差放大器的頻率特性。

  ．Tr1是一只高耐壓的場效應管．其Vds=1OOV，在電路中構成一個電流為2mA的恒流源，該恒流源是共發共基級聯放大電路的集電極負載。當然該恒流源也可以選用電流為2mA的恒流二極管E-202。E-202的最高使用電壓為100V．額定功率為300mW。可以滿足電路的要求。

    穩壓電路的調整管選用NPN晶體三極管2SD1407A．電路設計的最大輸出電流為500mA。電路圖中各點標注的電壓值是將輸出電壓設定為42V時測得的。此時電路的輸入電壓的范圍為45V～60V。電路在正常工作時調整管Tr3集電極和發射極間的管壓降應保持在3V以上。如果設定的輸出電壓不是42V而是其他值，那么輸入電壓的范圍也會隨之改變。輸入電壓的最大值是由調整管所能承受的功率損耗來決定的，如果輸人的電壓過高，負載電流又較大，就可能導致調整管過熱而燒毀。Tr4和周圍的電阻電容組成過流保護電路。在正常工作時Tr4是截止的．當

流過R4的電流(負載電流)過大時，R4上的壓降使Tr4導通，對晶體管Tr2的基極電流形成旁路，從而起到過流保護的作用。
