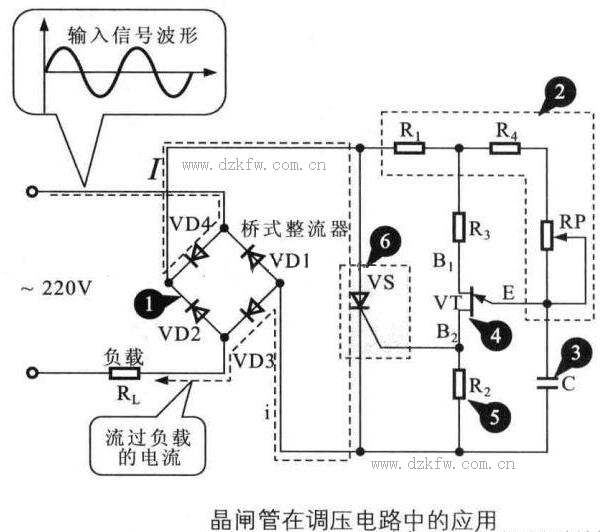

會員注冊晶閘管在調壓電路中的應用見下圖。
220V交流電壓經過橋式整流器（圖中1）后，通過R1，R4以及RP（圖中2）為電容器C（圖中3）充電，當電壓達到單結晶體管VT（雙基極二極管，圖中4）峰點電壓時，VT由截止變為導通，電容C通過雙基極管VT的發射極、基極和R2后迅速放電，給晶閘管VS（圖中6）一個觸發信號，從而使晶閘管VS導通，由于晶閘管導通后其正向壓降很低，第一個正半周的達到最低點，即電源電壓為零時，晶閘管VS自動關斷。待下一個正半周到來時，電容C又充電，重復上述過程，只有晶閘管VS導通，才能有足夠的電流流過負載RL。
