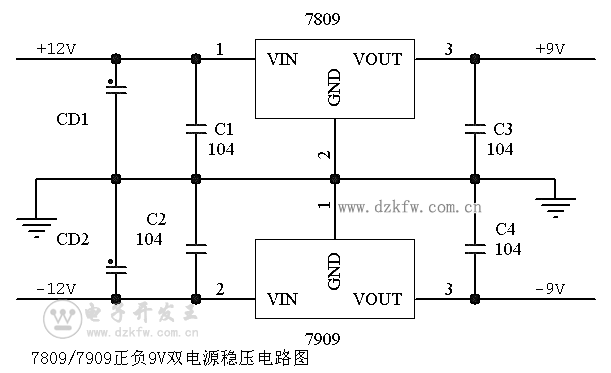

這是7809/7909三端穩壓集成塊雙電源穩壓的典型電路接法。7809為正電壓線性穩壓器，7909為負電壓線性穩壓器。它們的輸出電流為１Ａ，壓差不大時亦可工作于1.5A的最大輸出電流。輸入電壓不可超過±35V，壓差（輸入電壓-輸出電壓）不得低于２Ｖ。輸入端濾波用電解電容的容量由實際電路對交流紋波抑制的要求決定。
