最近在某個交流群里面，看有人說安規電容與高壓電容不能混用。以前雖說也知道安規電容的內容，X電容，Y電容，不過畢竟不是做開關電源的，也僅僅是了解皮毛而已。于是查閱了一些資料，關于基礎知識總結了一下。
什么是安規電容呢？安規電容是指電容器失效后，不會導致電擊，不危及人身安全的安全電容器。 這個定義不痛不癢的，估計看了也記不住。現實中主要就是指X電容和Y電容了，主要用在開關電源之中。 其重要的特點就是安全，這也是區別于其它高壓電容的最主要的特點。 安規電容的作用安規電容是指電容器失效后，不會導致電擊，不危及人身安全的安全電容器。----這是安規電容的定義。 那問題來了，既然要求失效了還不會有出現安全問題，那直接去掉不用就完了，反正設備功能正常？ 所謂存在即道理。 安規起到電源濾波作用，分別對共模、差模工擾起濾波作用，如果沒有這些電容，可能產品會出EMC方面的問題，無法通過相關認證。 X電容、Y電容那么什么是X電容，什么是Y電容呢？主要用在哪兒呢？

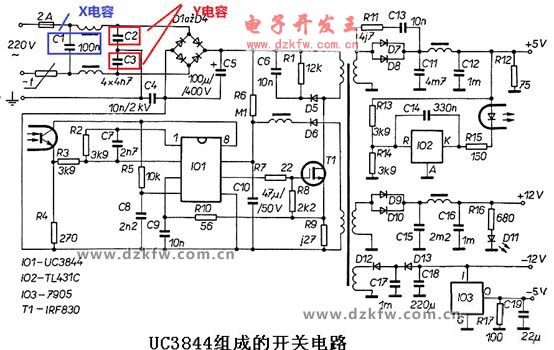

我們知道市電是由零線N，火線L，地線G構成。 X電容：跨接在零線和火線之間的電容，如上圖的C1，主要用于差模濾波。 Y電容：零線與地之間的電容，火線與地之間的電容，如上圖的C2和C3，主要用于共模濾波。 安規電容是如何確保安全呢？確保安全主要就是要確保安規電容在失效后不能是短路的狀態。 那么為什么不能短路呢？ X電容短路：X電容是接到零線和火線，如果短路，相當于是零線和火線短路，所以可能會產生危險。（可能有人會說一般前面都會接保險絲，即使短路了，有保險絲在也不會產生危險：關于這個，我個人覺得是使用保險絲是現在實際使用的做法，但是制定組織的標準應該不會理會前面是不是會使用保險絲）。 Y電容短路：Y電容短路了，就相當于是零線或者火線接地了。而有些設備外殼也會接地的，短路后，人觸摸外殼，就相當于是人觸摸了零線或者是火線，是會產生觸電危險的。
