DC-DC電路原理
DC-DC是英語直流變直流的縮寫，所以DC-DC電路是某直流電源轉變?yōu)椴煌�電壓值的電路。DC-DC是開關電源技術的一個分支，開關電源技術包括AC-DC、DC-DC兩ff個分支。DC-DC電路按功能分為：
升壓變換器：將低電壓變換為高電壓的電路。
降壓變換器：將高電壓變換為低電壓的電路。
反向器：將電壓極性改變的電路，有正電源變負電源，負電源變正電源兩類。
三個主要分支，當然應用時在同一電路中會有升壓反向、降壓升壓等功能同時存在。
DC-DC變換器的基本電路有升壓變換器、降壓變換器、升降壓變換器三種。
降壓變換器原理圖如圖1所示，當開關閉合時，加在電感兩端的電壓為（Vi-Vo），此時電感由電壓（Vi-Vo）勵磁，電感增加的磁通為：（Vi-Vo）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi-Vo）*Ton=（Vo）*Toff，由于占空比D<1，所以Vi>Vo，實現降壓功能。

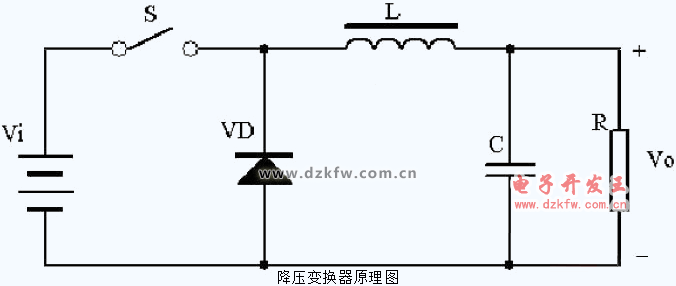

                                         圖1 降壓變換器原理圖

升壓變換器原理圖如圖2所示，當開關閉合時，輸入電壓加在電感上，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo- Vi）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi）*Ton=（Vo- Vi）*Toff，由于占空比D<1，所以Vi<Vo，實現升壓功能。

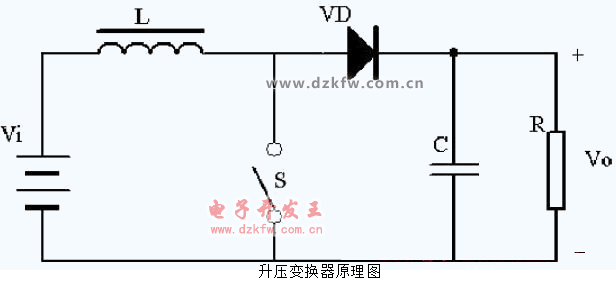

                                     圖2 升壓變換器原理圖

升降壓變換器、入出極性相反原理如圖3, 當開關閉合時，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton；當開關斷開時，電感削磁，電感減少的磁通為：（Vo）*Toff。當開關閉合與開關斷開的狀態達到平衡時，增加的磁通等于減少的磁通，（Vi）*Ton=（Vo）*Toff，根據Ton比Toff值不同，可能Vi<Vo，也可能Vi>Vo。

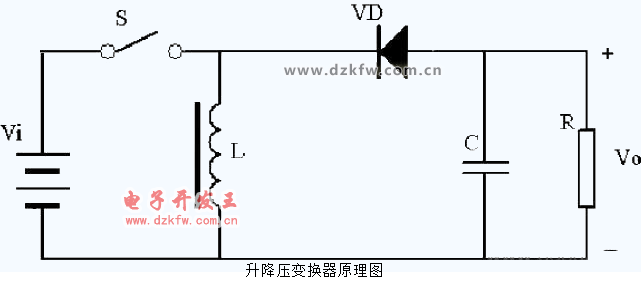

                                          圖3 升降壓變換器原理圖
