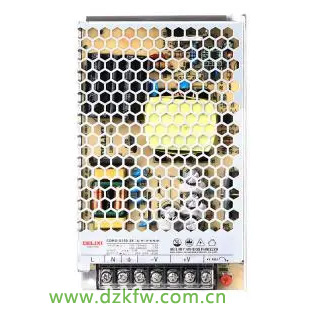

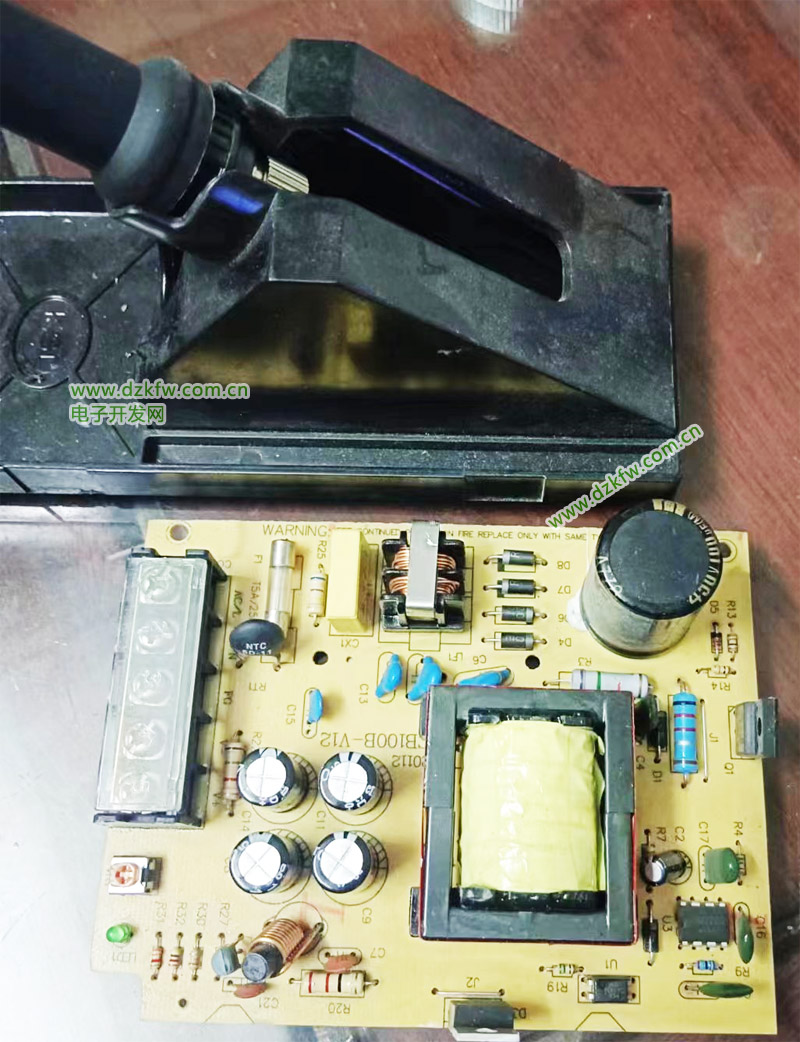

開關電源由主電路、控制電路、檢測電路、輔助電源四大部分組成。它是一種電壓轉換電路，主要的工作內容是升壓和降壓，廣泛應用于現代電子產品。因?yàn)殚_(kāi)關三極管總是工作在“開”和“關”的狀態，所以叫開關電源。本文收集整理了一些資料，期望對大家有所幫助。

維修的時候，首先要了解各個元件的知識，只有才能方便我們后續的維修，便于判斷各個元器件是否損壞。

1.保險絲或保險管燒斷、熱敏電阻NTC損壞

主要檢查整流橋各二極管、大濾波電容及開關管等部位，抗干擾電路出問題也會導致保險絲或保險管燒斷、發黑。值得注意的是，因開關管擊穿導致的保險絲或保險管燒斷往往還伴隨著過流檢測電阻和電源控制芯片的損壞，負溫度系數熱敏電阻NTC也裉容易和保險絲或保險管一起燒壞。

2.無輸出，但保險絲或保險管正常

這種現象說明開關電源未工作，或者工作后進入了保護狀態。首先測量電源控制芯片的啟動腳是否有啟動電壓，若無啟動電壓或者啟動電壓太低，則檢查啟動電阻和啟動腳外接的元器件是否有漏電存在，此時如電源控制芯片正常，則經上述檢查可很快查到故障。若有啟動電壓，則測量控制芯片的驅動輸出腳(厚膜電路沒有驅動輸出腳)在開機瞬間是否有高低電平的跳變。若無跳變，說明控制芯片損壞、外圍振蕩電路元器件或保護電路有問題，可先代換控制芯片，再檢查外圍元器件。若有跳變，一般為開關管不良或損壞。

3.有輸出電壓，但輸出電壓過高

這種故障往往來自于穩壓取樣和穩壓控制電路。我們知道，直流輸出、取樣電阻、誤差取樣放大器(如TL431)、光電耦合器和電源控制芯片等電路共同構成了一個閉合的控制環路，在這一環節中，任何一處出現問題都會導致輸出電壓升高。

對于有過壓保護電路的電源，輸出電壓過高首先會使過壓保護電路動作，此時，可斷開過壓保護電路，使過壓保護電路不起作用，測開機瞬間的電源主電壓。如果測量值比正常值高，說明輸出電壓過高。實際維修中，以取樣電阻變值、誤差放大器或光電耦合器不良為常見。

4.輸出電壓過低

根據維修經驗，除穩壓控制電路會引起輸出電壓過低外，還有一些原因會引起輸出電壓過低。主要有以下幾點。

①開關電源負載有短路故障。此時，應斷開開關電源電路的所有負載，以區分是開關電源電路不良還是負載電路有故障。若斷開負載電路電壓輸出正常，說明是負載過重，若仍不正常，說明開關電源電路有故障。

②輸出電壓端整流二極管、濾波電容失效等，可以通過代換法進行判斷。

③開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。

④開關變壓器不良，不但造成輸出電壓下降，還會造成開關管激勵不足從而屢損開關管。

⑤大濾波電容(即300V濾波電容)不良，造成電源帶負載能力差，一接負載輸出電壓便下降。

相信通過閱讀上面的內容，大家對開關電源有了初步的了解，同時也希望大家在學習過程中，做好總結，這樣才能不斷提升自己的專業水平。
