Ø 通流量選擇

確定壓敏電阻是用于防雷還是防止電子儀器及設備內部的操作過電壓,以及防雷應用的測試條件。雷擊測試常用1.2/50μS & 8/20μS組合波。

壓敏電阻的失效模式

Ø 熱擊穿

由于劣化,內部均勻化差及吸收的脈沖能量過大等原因,會造成它的發熱大于散熱,引起熱崩潰(或局部熱崩潰),最終造成薄弱點穿孔而擊穿。

Ø 開裂、炸裂

由于元件本身存在結構應力,在元件吸收大量能量時,因熱應力作用而導致開裂.有時也有短路或開路情況發生。

解決方法：

Ø 盡量選擇優質的產品（如已經過認證的產品）。譬如通過的認證UL1449 ：、VDE、CQC、CSA

Ø 從抑制瞬變干擾的角度出發，要盡量降低外施電壓與壓敏電壓的比率（它反映壓敏電的荷電率），選擇壓敏電壓稍高的MOV。必要時可采取多級保護，以解決元件壽命和被保護設備對瞬變抑制的要求。

Ø 當壓敏電阻應用在浪涌脈沖重復產生的場合時，通過壓敏電阻的浪涌峰值電流和浪涌能量不應超過“脈沖電流壽命值”中的規定值。選擇通流量稍大的壓敏電阻。

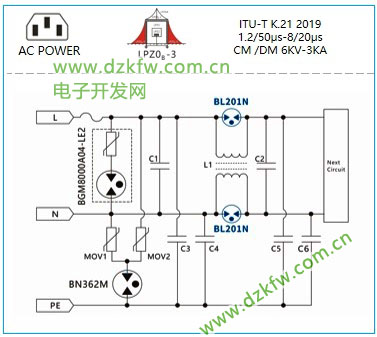

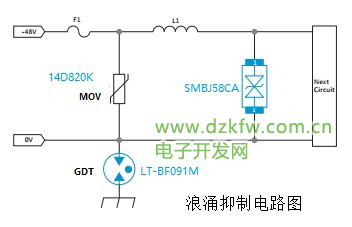

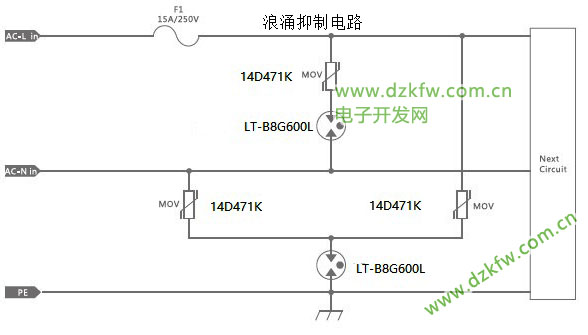

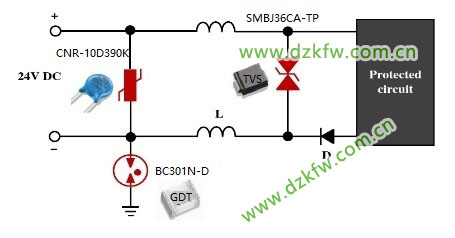

典型應用電路
