發布過一些關于逆變器的文章都只是理論講解很少去實踐，其中一個很重要的原因就是沒有材料，但也很想為大家去檢測一下電路的可行性，自己動手制作成功的那個心情是買多少成品都無法比擬的，我們這次制作的主題仍然是怎么簡單怎么來，這個電路經過改善已經測試成功，文章也會把測試結果分享給大家。

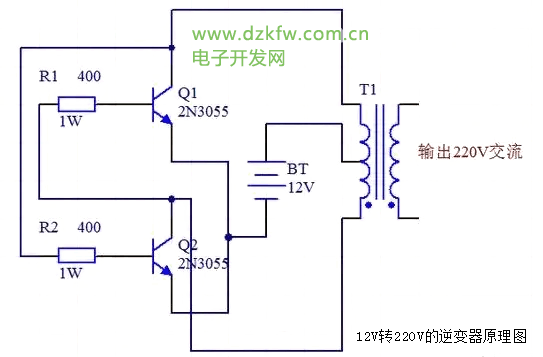

一個12V轉220V的逆變器原理圖

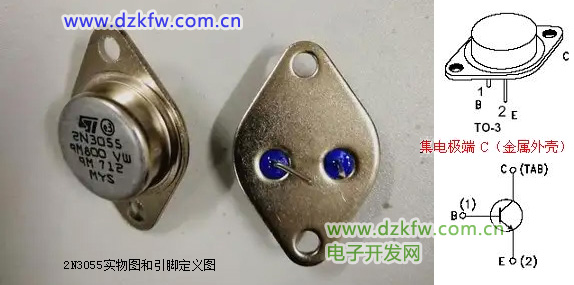

上圖是我們的逆變器原理圖，這次我們采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

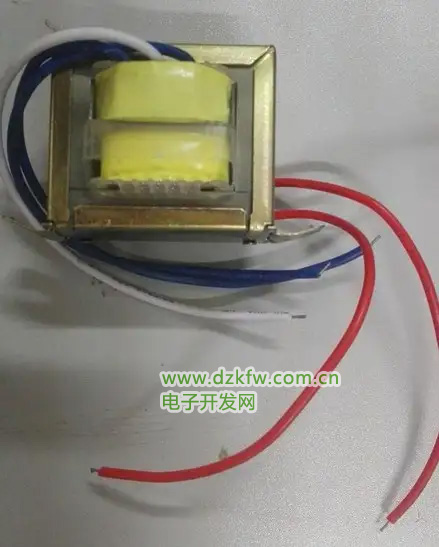

上圖是不太容易見到的兩個元件，第一張圖片是帶軸頭的變壓器，這里使用的變壓器功率是10W，功率較小幾乎驅動不了什么負載，大家做出來之后可以用LED燈去測試。

很多朋友想知道工作原理，這其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可，不過就這幾個元件做出來的逆變器，輸出波形肯定沒有電網標準，但驅動電燈泡是足夠的。

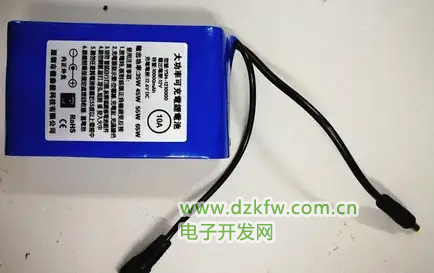

這是款12V的電源，輸出功率可以達到65W，如果大家家里有更大功率的太陽能板或電源的話，可以直接使用，不過要注意電壓需是12V，找到這些元件之后就可以連接電路了。



逆變器實際連接

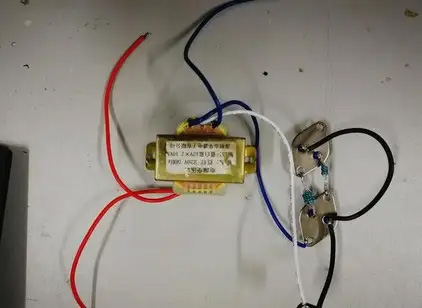

上圖是實際連接電路圖，大家可以看到電阻是用四個1/4W的電阻并聯組成的，但是由于這款變壓器的功率較低，這四個元件并聯也屬于大材小用，照著原理圖把元件進行電氣連接，最后檢查無誤后即可通電，但一定要注意，輸出端電壓已經超過人的安全電壓，操作時要做好安全措施。

測試電路可行性

在這里小編用萬用表演示測試，是由于沒有合適的用電器，且變壓器的功率較低驅動不了大功率電器，所以用萬用表代替用電器，測試輸出電壓。將萬用表調到合適檔位，做好所有工作，通上電源再觀察萬用表的讀數。

通上電之后可以聽到信號震蕩的聲音，這時候在萬用表上就可以讀出電壓示數，我們這個是211V，而且是非常穩定。
