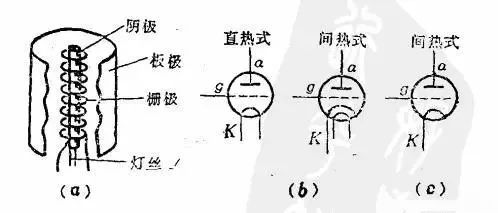

體三極管簡稱三極管，三極管最常見的應用是放大電路，但是三極管還有很多其它作用。

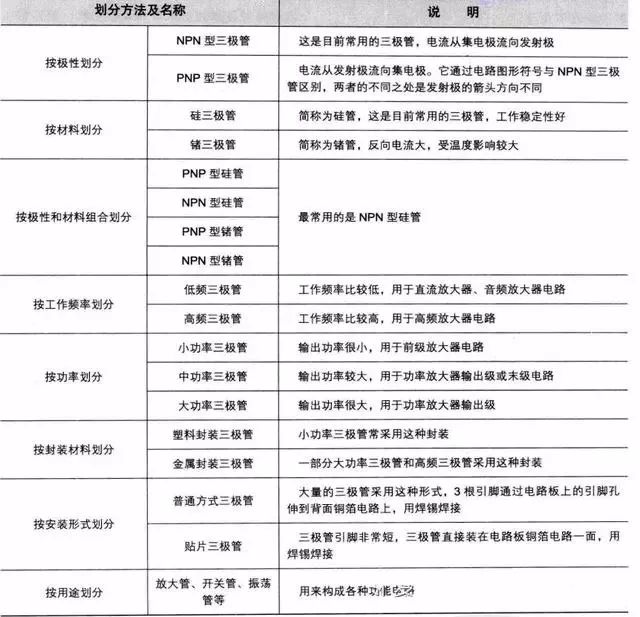

三極管的種類

1）低頻小功率三極管

特征頻率在3MHz以下，功率小于1W，一般作為小信號放大用；

2）高頻小功率三極管

特征頻率大于3MHz，功率小于1W，主要用于高頻振蕩、放大電路；

3）低頻大功率三極管

特征頻率小于3MHz，功率大于1W，低頻大功率三極管品種較多，主要用于電子音響設備的低頻功率放大電路，在各種大電流輸出穩壓電源中作為調整管。

4）高頻大功率三極管

特征頻率大于3MHz，功率大于1W，主要用于通信等設備中進行功率驅動、放大；

5）開關三極管

利用控制飽和區、截止區相互轉換而工作的。開關三極管的開關需要一定的響應時間，開關響應時間的長短表示了三極管開關特性的好壞。

6）差分對管

把兩只性能一致的三極管封裝在一起，能以最簡單的方式構成性能優良的差分放大器；

7）復合三級管

復合三級管是 分別選用各種極性的三極管進行連接，在組成復合三極管時，不管選用什么樣的三極管，這些三極管都按照一定的方式連接，可以看成是一個擁有更高放大倍數的三極管。組合復合三級管時，應注意第一只管子的發射極電流方向必須與第二只管子的基極電流方向一致。復合三級管的極性取決以第一只管子。復合三級管的最大特點是電流放大倍數很高，多用于較大功率輸出電路。

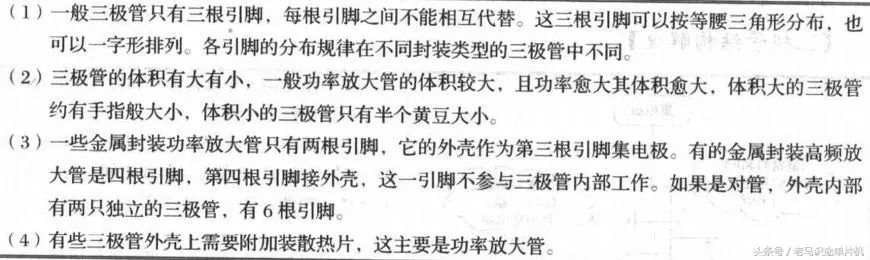

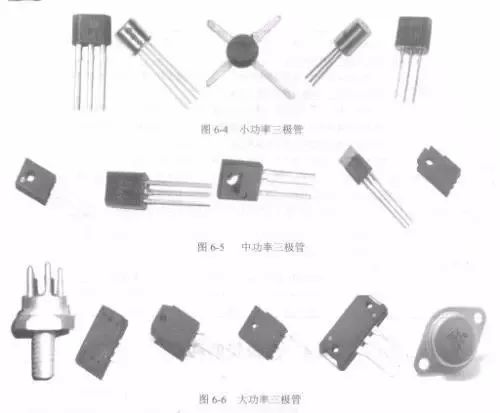

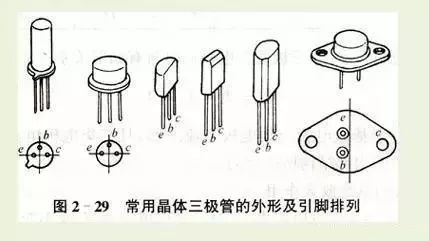

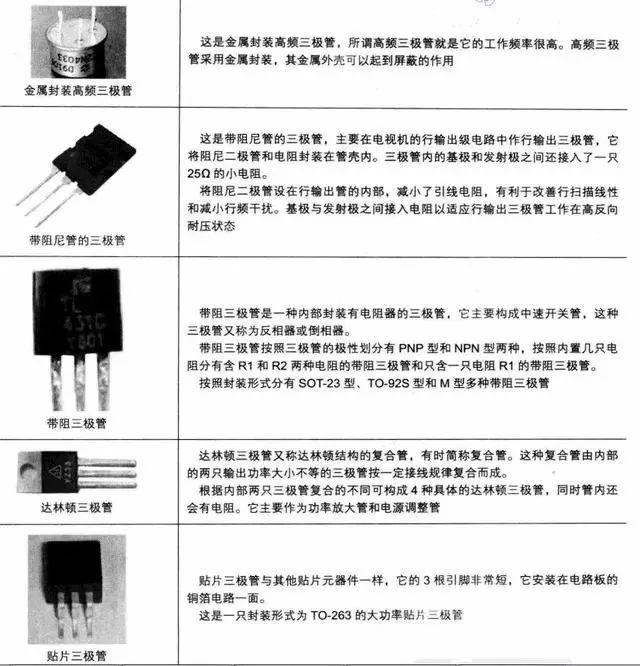

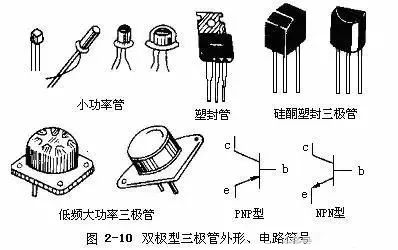

三極管的外形特征

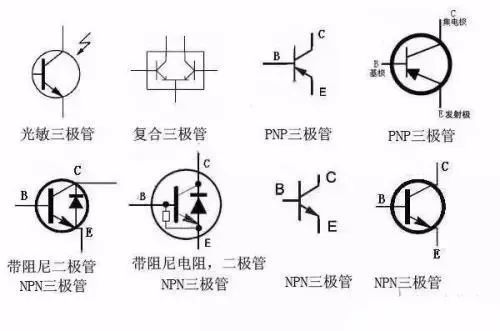

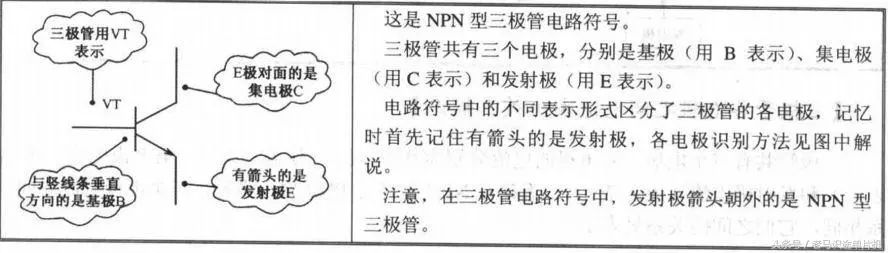

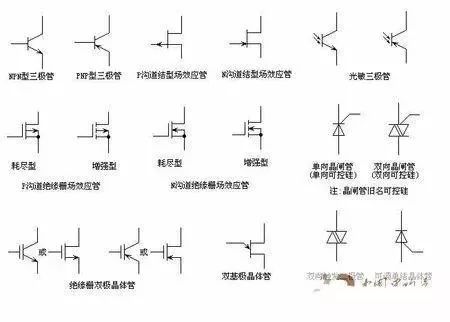

三極管的電路圖符號

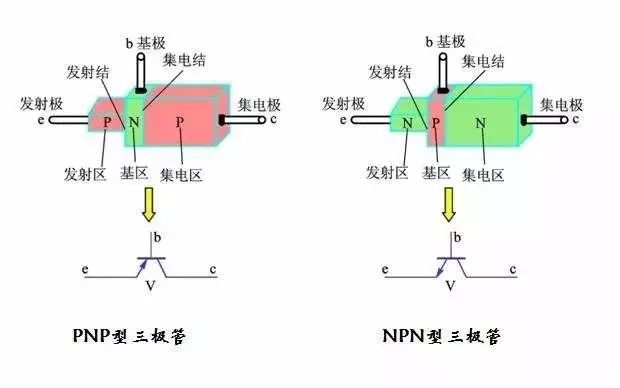

三極管的結構和原理

三極管主要參數

三極管的參數有很多，可以分成三大類：直流參數、交流參數、極限參數。

1、直流參數

共發射極直流放大倍數：共發射極電路中，沒有交流輸入時，集電極電流與基極電流之比；

集電極-基極反向截至電流：發射極開路時，集電極上加有規定的反向偏置電壓，此時的集電極電流稱為集電極-基極反向截止電流；

集電極-發射極反向截止電流：又稱穿透電流，基極開路時，流過集電極與發射極之間的電流。

2、交流參數

共發射極電流放大倍數：三極管接成共發射極放大器時的交流電流放大倍數；

共基極放大倍數：三極管接成共基極放大器時的交流電流放大倍數；

特征頻率：三極管工作頻率超過一定程度時，電流放大倍數開始下降，放大倍數下降到1時的頻率即為特征頻率。

3、極限參數

集電極最大允許電流：集電極電流增大時三極管電流放大倍數減小，當放大倍數減小到低中頻端電流放大倍數的1/2或1/3時所對引得集電極電流。

集電極-發射極擊穿電壓：三極管基極開路時，集電極與發射極之間的最大允許電壓；

集電極最大允許耗散功率：三極管因受熱而引起的參數變化不超過規定值時，集電極所消耗的最大功率。

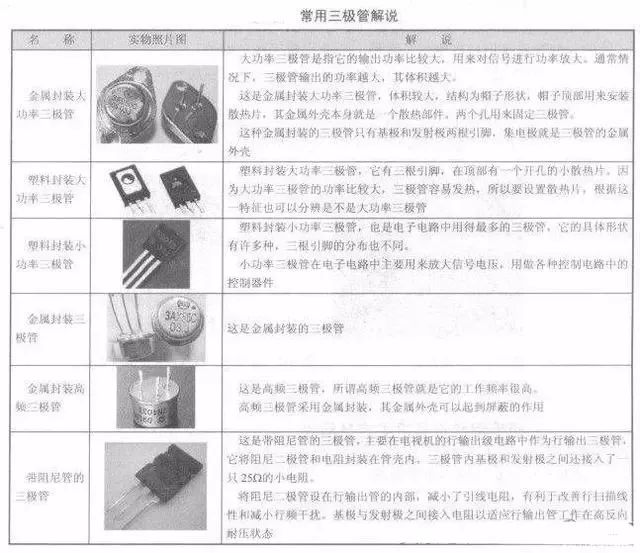

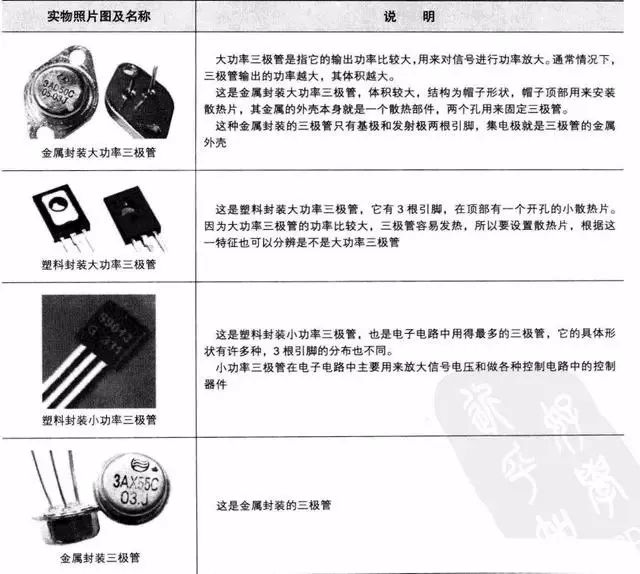

三極管的封裝

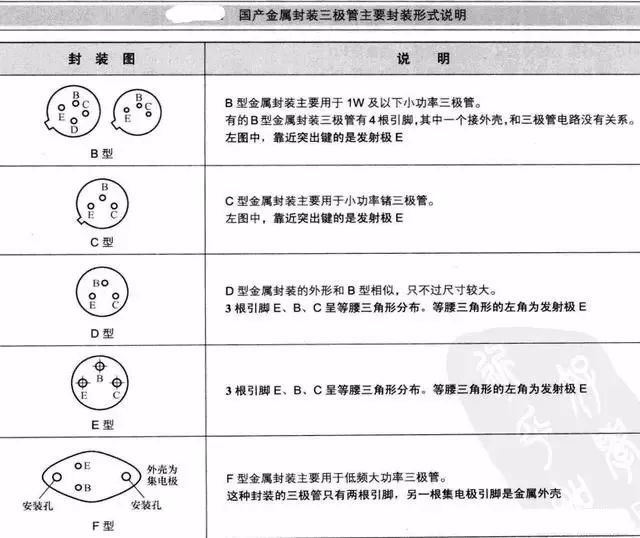

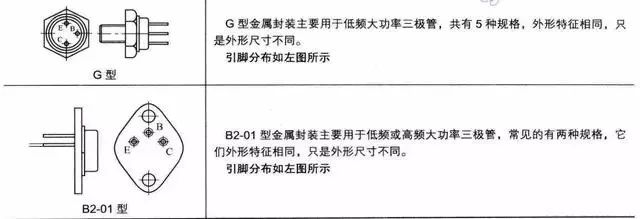

國產金屬封裝三極管主要封裝形式

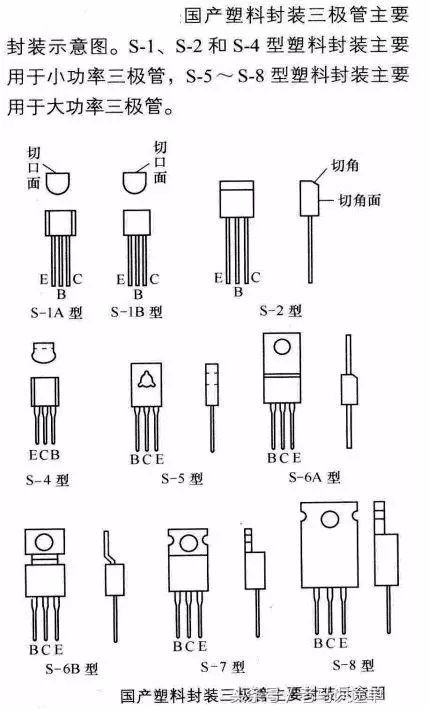

國產塑料封裝三極管主要封裝形式

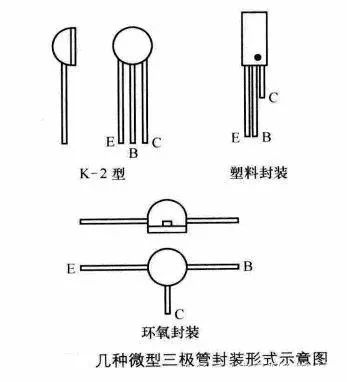

微型三極管主要封裝形式

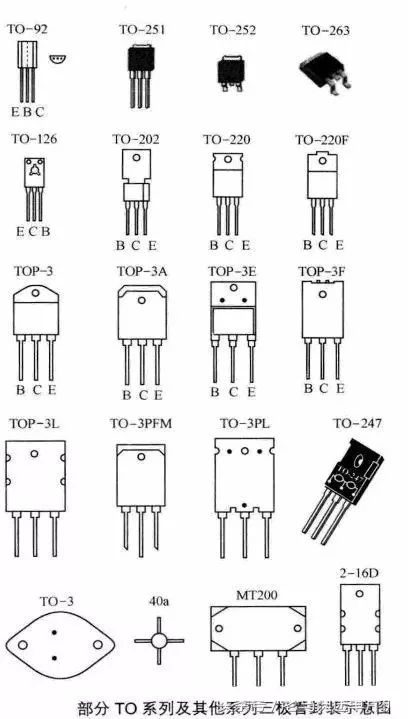

進口三極管主要封裝形式

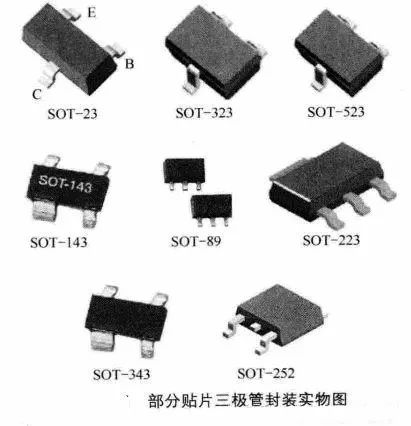

貼片三極管主要封裝形式

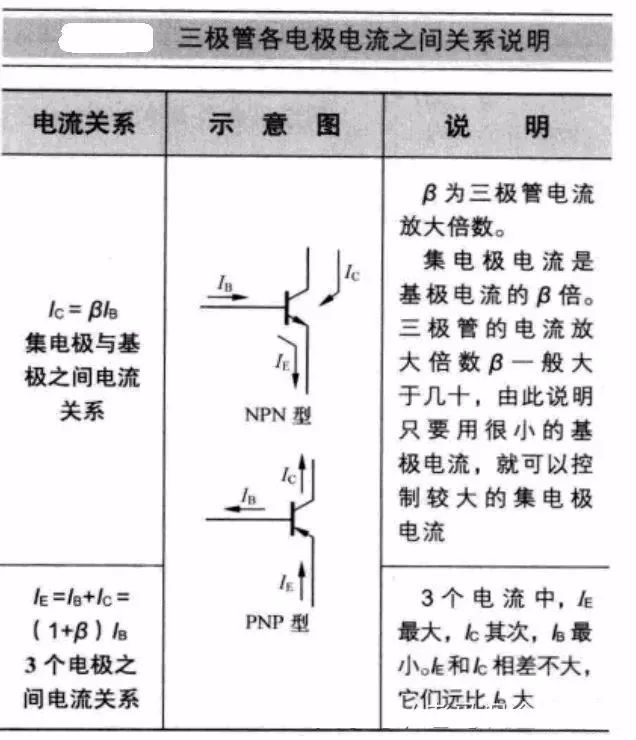

三極管三個電極的電流

無論是PNP型三極管還是NPN型三極管，3個電極電流之間的關系相同，但是各電極電流方向不同。

三極管能夠放大信號的理解

三極管具有電流放大作用，它是一個電流控制器件。

所謂電流控制器件是指，它用很小的基極電流來控制比較大的集電極電流和發射極電流。

三極管電路中，三極管輸出電流（集電極電流、發射極電流）是由直流電源提供的，基極電流則是一部分由所要放大的信號源電路提供，另一部分也是由直流電源提供。

基極電流分為兩部分：直流電源提供的靜態偏置電流；信號源提供的信號電流。

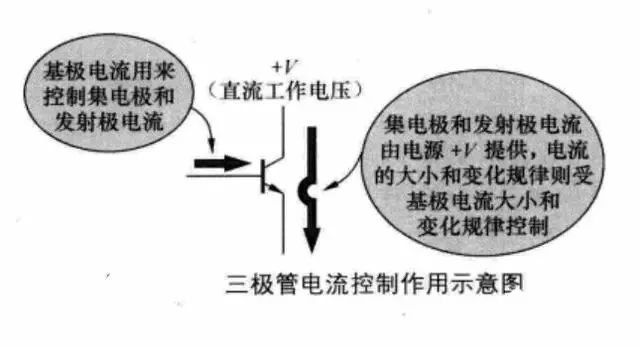

三極管能夠?qū)⒅绷麟娫吹碾娏靼凑蛰斎腚娏鳎ɑ鶚O電流）的要求（變化規律）轉換成相應的電流（發射極電流、集電極電流），并不是對三極管的基極電流進行直接放大，從這個角度講三極管是一個電流轉換器件，即用基極電流來控制直流電源流過集電極和發射極的電流，如下圖所示。

.

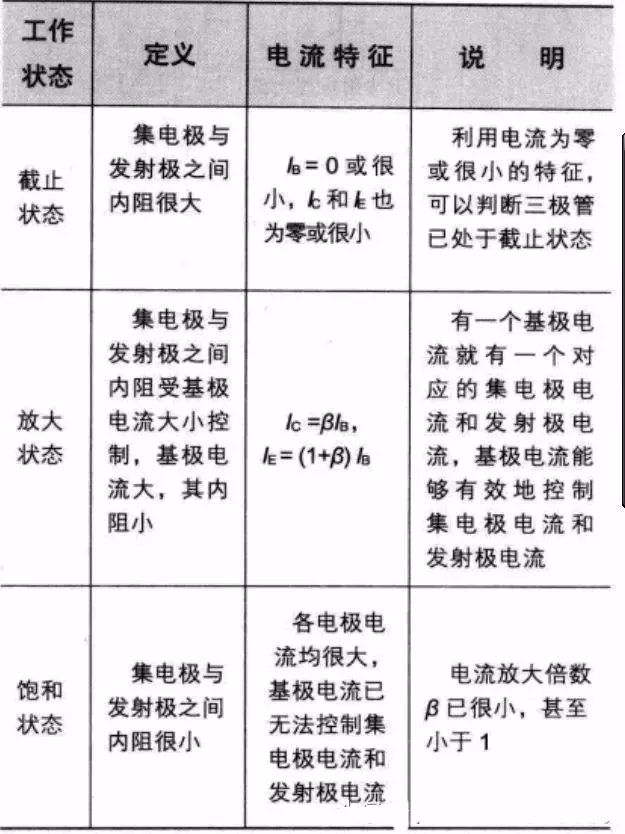

三極管三種工作狀態電流特征

三極管有三種工作狀態：截止、放大、飽和。用于不同目的的三極管其工作狀態不同。

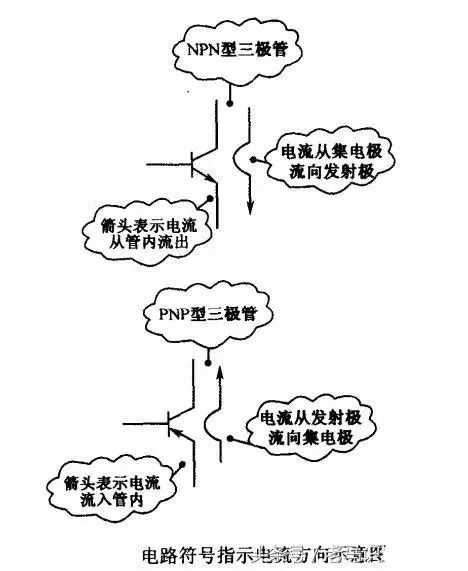

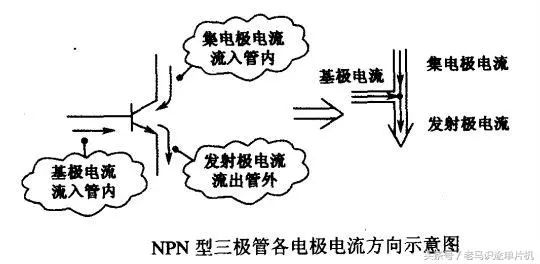

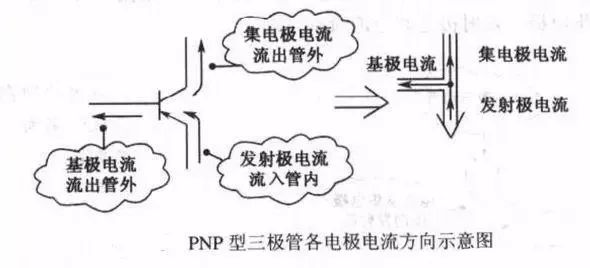

三極管電流方向識別

三極管電路符號中發射箭頭的方向表示三極管各電極電流流動的方向。

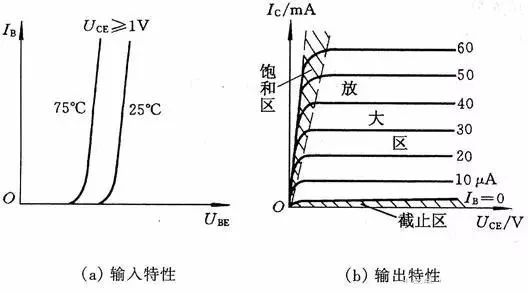

三極管特性曲線

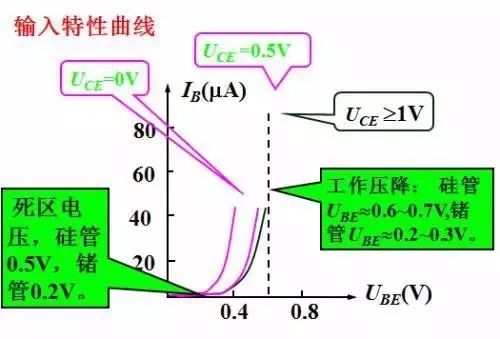

輸入特性曲線

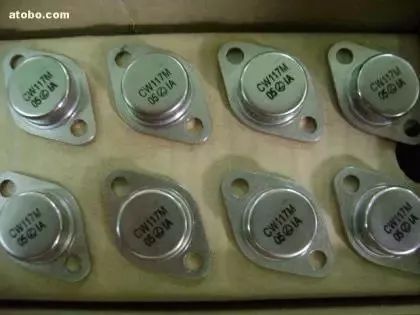

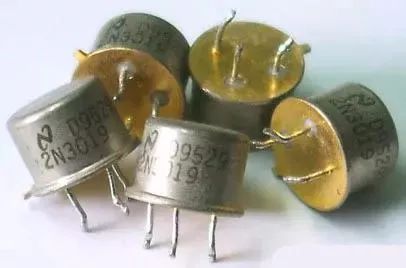

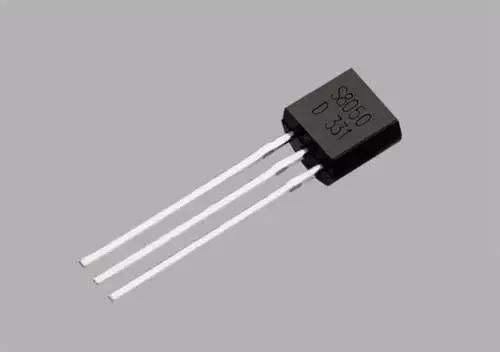

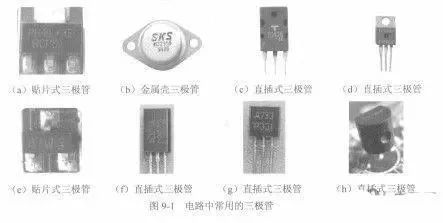

三極管實物
