中文資料1815三極管參數

一、1815三極管引腳定義圖

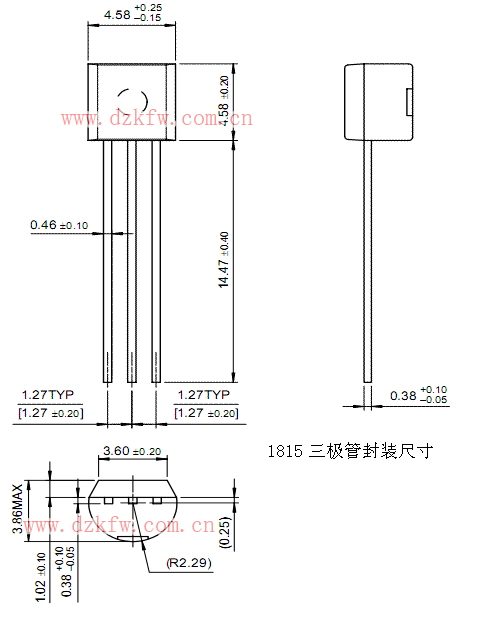

二、1815三極管封裝尺寸

三、1815三極管參數

集電極-基極擊穿電壓(VCBO)：60V
集電極-發射極擊穿電壓(VCEO)：50V
發射極-基極擊穿電壓(VEBO)：5V
集電極電流(IC)：150mA
基極電流(IB)：50mA
耗散功率(PC)：400mW
集電極-發射極飽和壓降(VCE)：0.25V
特征頻率：80MHz

因生產廠商不同1815三極管會有不同前綴，如C1815、2SC1815、KSC1815等，其特性一致。
