會員注冊74ls10是常用的三3輸入與非門電路，在數字電路和單片機系統中常用,這里介紹一下他的管腳圖以及功能等資料

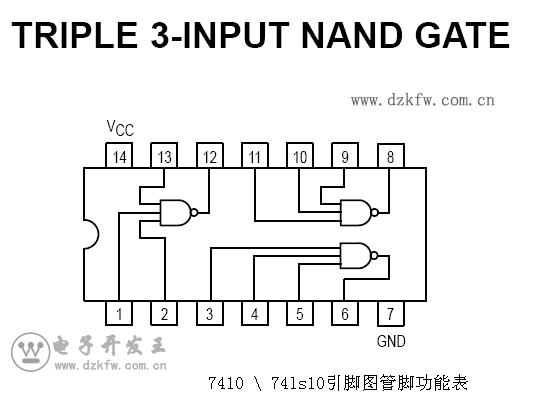

74ls10引腳圖
74ls10可與7410 74LS10 CT4010 DG74LS10 SD74LS10 等芯片直接代換。
Vcc 1C 1Y 3C 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
│14 13 12 11 10 9 8│
） │
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 2A 2B 2C 2Y GND
74ls10功能表
這個與非門的邏輯功能是 Y = ABC
