pc817是常用的線性光藕，在各種要求比較精密的功能電路中常常被當作耦合器件，具有上下級電路完全隔離的作用，相互不產生影響。

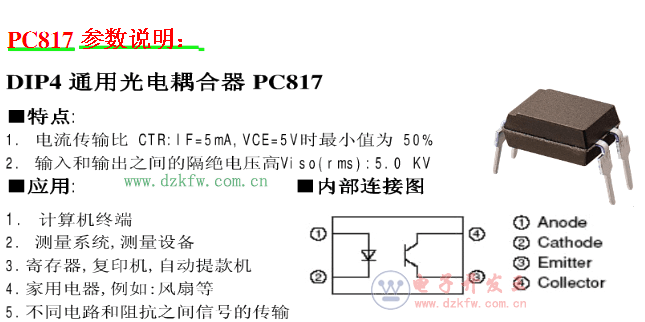

  光耦pc817引腳圖和內部電路圖

當輸入端加電信號時，發光器發出光線，照射在受光器上，受光器接受光線后導通，產生光電流從輸出端輸出，從而實現了“電-光-電”的轉換。
普通光電耦合器只能傳輸數字信號（開關信號），不適合傳輸模擬信號。線性光電耦合器是一種新型的光電隔離器件，能夠傳輸連續變化的模擬電壓或電流信號，這樣隨著輸入信號的強弱變化會產生相應的光信號，從而使光敏晶體管的導通程度也不同，輸出的電壓或電流也隨之不同。

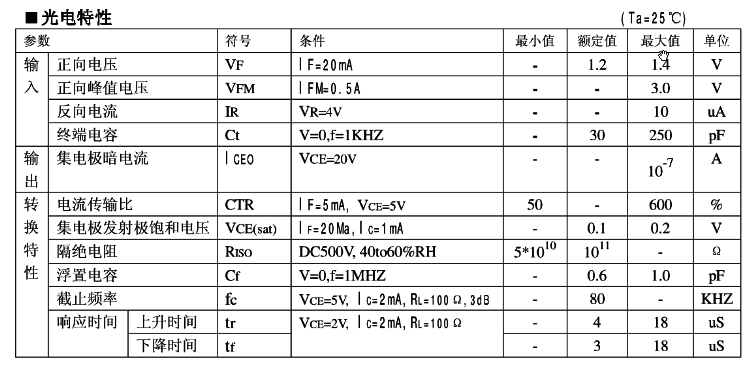

pc817的參數說明：

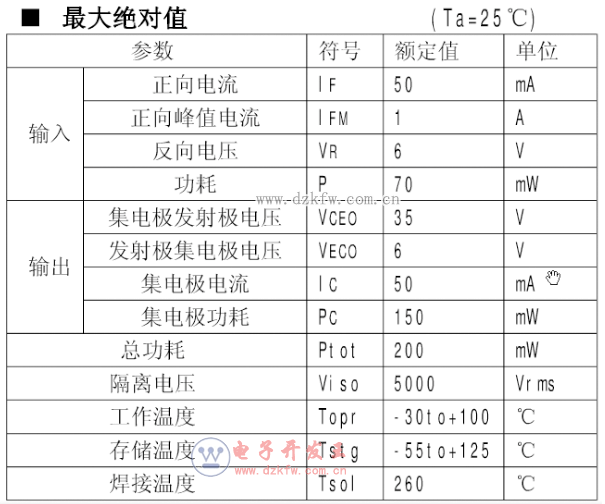

最大絕地值：

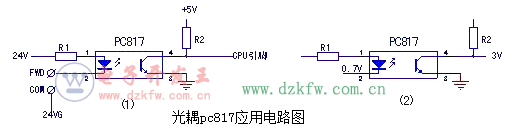

PC817光電耦合器不但可以起到反饋作用還可以起到隔離作用。

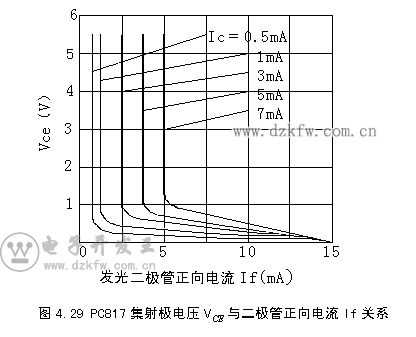

PC817集電極發射極電壓V 與發光二極管正向電流If關系
