T431中文資料 TL431功能簡介

本設計的基準電壓和反饋電路采用常用的三端穩壓器TL431來完成，在反饋電路的應用中運用采樣電壓通過TL431限壓，再通過光電耦合器PC817把電壓反饋到SG3525的COMP端。

由于TL431具有體積小、基準電壓精密可調，輸出電流大等優點，所以用TL431可以制作多種穩壓器。其性能是輸出電壓連續可調達36V，工作電流范圍寬達0.1～100mA，動態電阻典型值為0.22歐,輸出雜波低。其最大輸入電壓為37V，最大工作電流為150mA，內基準電壓為2.5V，輸出電壓范圍為2.5～30V。

TL431是由美國德州儀器(TI)和摩托羅拉公司生產的2.5～36V可調式精密并聯穩壓器。其性能優良，價格低廉，可廣泛用于單片精密開關電源或精密線性穩壓電源中。此外，TL431還能構成電壓比較器、電源電壓監視器、延時電路、精密恒流源等。

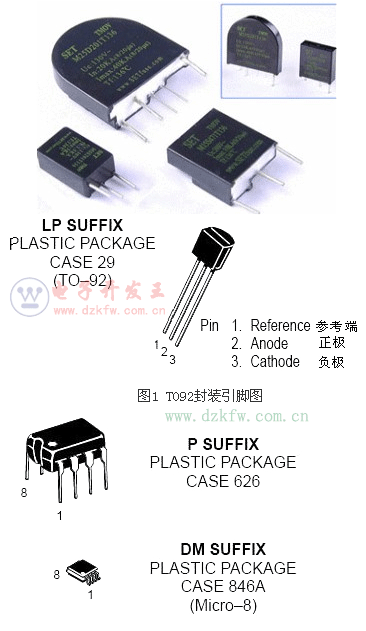

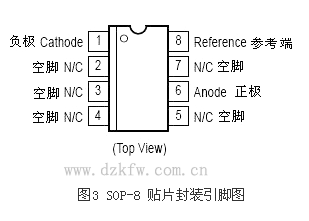

TL431大多采用DIP-8或TO-92封裝形式，引腳排列分別如圖4.26所示。

圖中，A為陽極，使用時需接地;K為陰極，需經限流電阻接正電源;UREF是輸出電壓UO的設定端，外接電阻分壓器;NC為空腳。

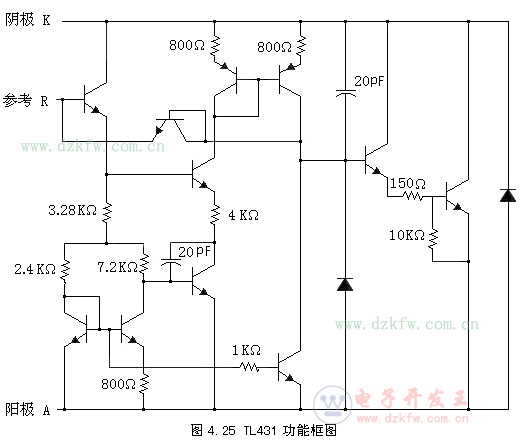

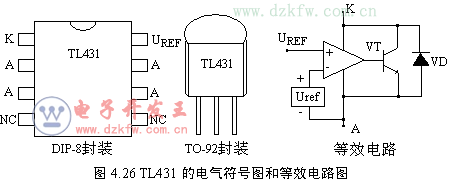

TL431的等效電路如圖所示，主要包括①誤差放大器A，其同相輸入端接從電阻分壓器上得到的取樣電壓，反相端則接內部2.5V基準電壓Uref，并且設計的UREF=Uref，UREF通常狀態下為2.5V，因此也稱為基準端;②內部2.5CV基準電壓源Uref ;③NPN型晶體管VT，它在電路中起到調節負載電流的作用;④保護二極管VD，可防止因K-A間電源極性接反而損壞芯片。TL431的電路圖形符號和基本接線如圖4.27所示。

它相當于一只可調式齊納穩壓管，輸出電壓由外部精密分壓電阻來設定，其公式為 (4-16) ：

R3是IKA的限流電阻。其穩壓原理為：當UO上升時，取樣電壓UREF也隨之升高，使UREF>Uref，比較器輸出高電平，使VT導通，UO開始下降。

反之，UO下降會導致UREF下降，從而UREF

在本設計中就是利用TL431和光耦構成反饋電路，其工作原理就是當輸出電壓發生波動時，經分壓電阻得到的取樣電壓就與TL431中的2.5V基準電壓進行比較，在陰極上形成誤差電壓，使LED的工作電流發生變化，再通過光耦去改變SG3525的COMP控制端電流的大小，調節SG3525的輸出占空比，從而達到穩壓的目的

-------------------------------------------------------------------------------------------

TL431是一個有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值。該器件的典型動態阻抗為0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。

特點：

•可編程輸出電壓為36V

•電壓參考誤差：±0.4% ，典型值@25℃(TL431B)

•低動態輸出阻抗，典型0.22Ω

•負載電流能力1.0mA to 100mA

•等效全范圍溫度系數50 ppm/℃典型

• 溫度補償操作全額定工作溫度范圍

•低輸出噪聲電壓
