在一些電路中相信大家都見過長著幾個腳的小元件，其中有一種叫8050三極管，今天我們來了看看8050三極管引腳圖，8050三極管參數情況：

　　8050三極管是什么?

　　8050三極管是非常常見的NPN型晶體三極管，在各種放大電路中經�？吹剿�，應用范圍很廣，主要用于高頻放大。也可用作開關電路。

　　8050三極管引腳圖：

8050三極管（TO-92封裝）引腳圖

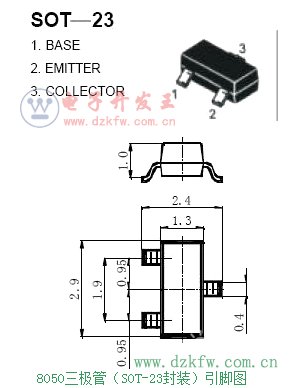

8050三極管（SOT-23封裝）引腳圖

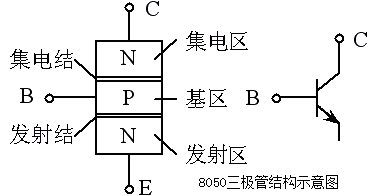

8050三極管電路圖

　　8050三極管參數：

　　類型:開關型;

　　極性:NPN;

　　材料:硅;

　　最大集電極電流(A):0.5 A;

　　直流電增益:10 to 60;

　　功耗:625 mW;

　　最大集電極-發射極電壓(VCEO):25;[1]

　　特征頻率:150 MHz

　　PE8050 硅 NPN 30V 1.5A 1.1W

　　3DG8050 硅 NPN 25V 1.5A FT=190 *K

　　2SC8050 硅 NPN 25V 1.5A FT=190 *K

　　MC8050 硅 NPN 25V 700mA 200mW 150MHz

　　CS8050 硅 NPN 25V 1.5A FT=190 *K

　　s8050三極管參數

　　參數：耗散功率0.625W(貼片：0.3W)

　　集電極電流0.5A

　　集電極--基極電壓40V

　　集電極--發射極擊穿電壓25V集

　　電極-發射極飽和電壓 0.6V

　　特征頻率fT 最小150MHZ 典型值產家的目錄沒給出

　　引腳排列為EBC或ECB 838電子

　　按三極管后綴號分為 B C D檔 貼片為 L H檔

　　放大倍數B85-160 C120-200 D160-300 L100-200 H200-350

　　ss8050三極管參數

　　耗散功率0.625W(貼片：0.3W)

　　集電極電流0.5A

　　集電極--基極電壓40V

　　集電極--發射極擊穿電壓25V

　　集電極-發射極飽和電壓 0.6V

　　特征頻率fT 最小150MH

　　按三極管后綴號分為 B C D檔 貼片為 L H檔

　　放大倍數B85-160 C120-200 D160-300 L100-200 H200-350

　　管腳排列順序：E,B,C
