本催眠器能發出連綿不斷的雨聲同時，顯現微弱的閃光，以加強催眠的效果。本機不用電池，節約費用，使用時只需插接市電幾秒鐘，然后拔下插頭，催眠器即可工作約1小時，安全可靠。

電路工作原理

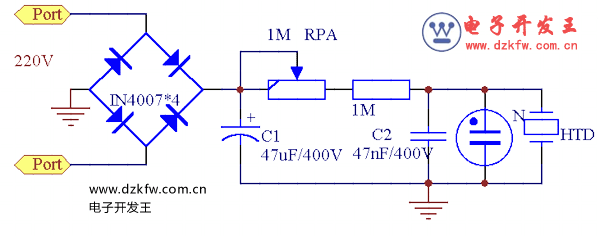

    電路原理如圖，當電源插頭接入220V交流市電時，交流電經全橋整流向47UF電容充電。幾秒鐘以后，電容充滿電，拔下插頭即可使用。50UF電容儲存的電能做電源，經電位器PR及1M電阻向C2充電，當C2電壓達到一定值以后，氖泡導通發光，同時壓電陶瓷片HTD發聲。C2發電以后電壓下降，氖泡熄滅，HTD停止發聲，這是C2又開始充電，重復前述過程，于是氖泡及HTD斷續發光發聲，起到催眠作用。電路中的電位器RP可調節聲光頻率，以達到最佳催眠效果。

元件選擇及制作

    壓電陶瓷片選用直徑為27MM的，氖泡可以使用試電筆中的氖管，其他元件按照圖中標明的選用。

     全機可以裝在一個小盒子里，THD用萬能膠粘在盒的一邊，以提高音量。

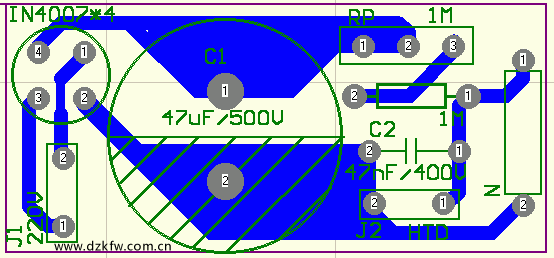

    說明：印刷電路板中，J1接220交流電，J2接壓電陶瓷片，四支IN4007改成采用一支整流橋。
