一、功能用途

    除對空氣進行過濾，達到凈化空氣，除煙、除塵、除異昧的目的外，還可以產生負氧離子。負氧離子通過呼吸道進入人體，可以改善和加強心肺功能，負氧離子在清潔的空氣中能存在5～6分鐘，在很污濁的空氣中存活的時間很短，大約一分鐘。因此，使用時盡量靠近人的呼吸區，以達到更好的效果。

  二、負離子空氣清新器工作原理和安裝

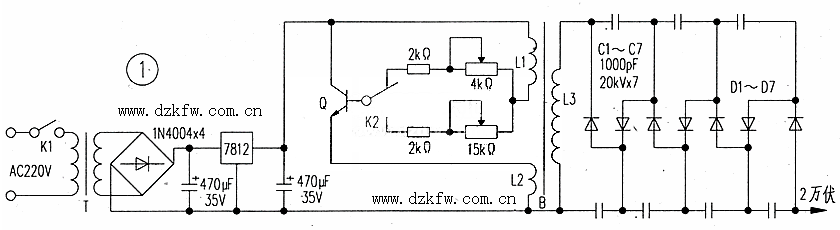

  筆者采用高壓尖端放電的方法，使空氣電離而產生負氧離子的原理，自制了離子發生器，也就是負離子空氣清新器。電路見圖1。電源變壓器T次級輸出的18W交流電壓經橋式整流、三端穩壓塊7812穩壓、電容濾波后，輸出11.5v直流電壓供給電感式振蕩器。振蕩管Q使用高β大功率晶體管，如3DD200、C5148、D1185等，且要加散熱片。高頻磁芯的高壓包組件，電子市場可以找到，也可用14英寸以上黑白電視機分立式高壓包。初級用原骨架L1：Φ0.46mm×45T．L2：Φ0.21mm×90T．L3：Φ0.11mm×2000T。高壓包次級輸出線圈連接高壓。二極管D1～D7和高壓電容C1～C7組成七倍壓整流電路，輸出直流高壓大約2萬多伏，經放電針對空氣放電。倍壓整流電路和高頻變壓器用環氧樹脂膠灌注在一起，沒有條件也可以用松香熔化后灌注。

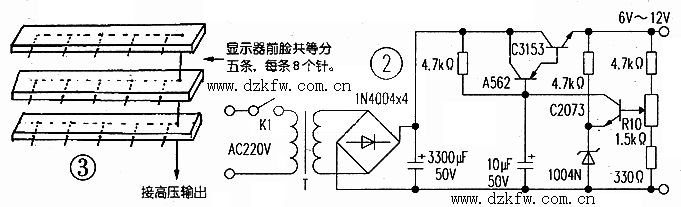

  筆者把全部元件安裝在原14英寸電腦顯示器的外殼里。放電針用6cm長的大馬針掐去4cm多余部分，按每條8個針等份燙壓在長24cm、寬2cm、厚6mm的有機玻璃條上，針尖8mm長露在外面，針尾用細銅線串聯焊好，露線部分用高壓絕緣膠添平。全屏上下共分五條，用高壓絕緣線上下串聯接在高壓輸出端。有打火處用絕緣膠封好。如圖3所示。

  三、空氣清新器電路調整測試

  接通電源，靠近離子發生器，有很強的離子風，如用絕緣起子靠近放電針，有放電弧光并聽到“啪啪”聲響。改變K2，可調負離子的強弱，如采用圖2所示電源電路，調整取樣電位器R10可大范圍細調負離子由小到大的輸出。如用試電筆靠近放電針，氖燈中產生放電電流，使氖燈閃爍發光，其閃爍頻率與負離子輸出量成正比，與發射窗口距離成反比，同時也可定性地比較，你所制作的負氧離子發生器的負氧離子輸出量。若是在距離子機窗口10cm以外聞不到魚腥氣味，則說明臭氧濃度不超標，也就是臭氧濃度小于0.12mg／m3，請放心，對人身體凈化器的周圍容易積攢灰塵，應該及時清除．離子機要和電腦主機有兩米以上的距離，以免干擾和損壞元件．開機時要注意不要觸摸放電針，以免輸出高壓誤擊傷人。
