近幾年隨著低溫高效電子熒光節能燈的迅速普及，傳統的白熾燈泡正逐漸淡出人們視線。但是經過一段時間的使用，電子熒光節能燈也暴露出一些不足之處，比如購買成本高、首次投資大、壽命短、耐用性差，尤其是一些小廠產品，僅能工作一兩年左右，若反復更換，投資幾乎完全抵消了日常省電的優勢，何況廢舊燈體丟棄后還會對環境造成污染。
  如果采用高亮發光二極管(LED)來制作更加節能的新型照明燈具，情況就不一樣了。關于LED的優點，在這里不再贅述。本文筆者介紹一下利用廢舊熒光節能燈改造制作高亮LED燈的具體方法，花錢不多，收效卻很顯著。
    如圖1所示，是家中常見的已經點不亮的廢棄電子熒光節能燈。

    用力將其燈頭拔出后。可拽出內部的電子鎮流器線路板，整體結構如圖2、圖3所示。

    改造之前要用電烙鐵把熒光管燈頭、鎮流器線路板、帶螺紋扣的燈座分開，并將電子鎮流器上多余的元器件一一焊下來，只留下1個電解電容和5個二極管備用，如圖4所示。

    改造時需要購買20個高亮發光二極管和配套的PCB板，以及3個電阻、1個無極性高壓電容，如圖5圖6所示。

    首先把20個高亮LED插到PCB板上并貼緊、焊好，如圖7圖8所示。

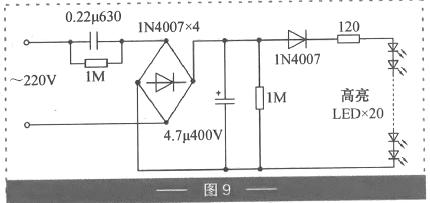

    可以看出所有LED采用串聯方式連接，PCB板非焊接面最好具有反光層。隨后將3個電阻和1個高壓電容，以及原電子鎮流器的1個電解電容和5個二極管，按照圖9所示電路，在原電子鎮流器線路板上合理布置并焊好，作為新LED燈頭的供電板。

  接著將LED燈頭、供電板、燈座三部分也按照圖9所示電路用線連好，如圖10、圖11所示。

  最后著手組裝，先將供電板置入燈座內，如圖12所示.

   再鋪上一層絕緣用的厚紙或塑科布，隨后把LED燈頭放置好，最后扣上原熒光管燈頭上拆下來的塑料件，組裝好的最終整體效果如圖13所示。

  按照本文圖中所標各元件參數，該LED燈工作電流不足15mA，折合功率僅僅3W多一點，實際照明效果卻比較令人滿意，建議使用時最好外加反光燈罩，如圖14所示，以增強聚光效果。
