采用555時基電路的簡易溫度控制器

本電路是采用555 時基集成電路和很少的外圍元件組成的一個溫度自動控制器。因為電路中各點電壓都來自同一直流電源，所以不需要性能很好的穩壓電源，用電容降壓法便能可靠地工作。電路元件價格低、體積小、便于在業余條件下自制。該電路制作的溫度自動控制器可用于工業生產和家用的電加熱控制，效果良好。

一、電路工作原理

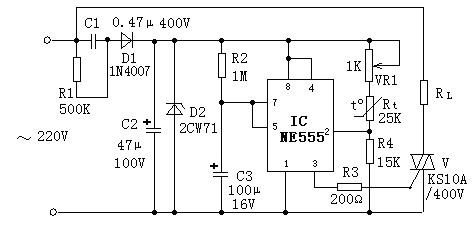

    電路原理如圖1 所示。

圖1 采用555時基電路的簡易溫度控制器電路圖
    當溫度較低時，負溫度系數的熱敏電阻Rt 阻值較大，555 時基集成電路（IC）的2 腳電位低于Ec 電壓的1/3（約4V）， IC 的3 腳輸出高電平，觸發雙向晶閘管V 導通，接通電加熱器RL 進行加熱，從而開始計時循環。當置于測溫點的熱敏電阻Rt 溫度高于設定值而計時循環還未完成時，加熱器RL 在定時周期結束后就被切斷。當熱敏電阻Rt 溫度降低至設定值以下時，會再次觸發雙向晶閘管V 導通，接通電加熱器RL 進行加熱。這樣就可達到溫度自動控制的目的。

二、元器件的選擇
    電路中，熱敏電阻Rt 可采用負溫度系數的MF12 型或MF53 型，也可以選擇不同阻值和其他型號的負溫度系數熱敏電阻，只要在所需控制的溫度條件下滿足Rt＋VR1＝2R4 這一關系式即可。電位器VR1 取得大一些能獲得較大的調節范圍，但靈敏度會下降。雙向晶閘管V 也可根據負載電流的大小進行選擇。其他元件沒有特殊要求，根據電路圖給出參數來選擇。

三、制作和調試方法
    整個電路可安裝在一塊線路板上，一般不需要調試，時間間隔為1.1R2×C3,應該比加熱系統的熱時間常數選得小一些，但也不能太小，否則會因為雙向晶閘管V 急速導通或關閉而造成過分的射頻干擾。安裝調試完后可裝入一個小塑料盒內，并將熱敏電阻Rt 引出至測溫點即可。
