手機電池充電器電路圖

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2011-2-22

這是一個普通的配件型手機電池充電器比較簡易的電路sze838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號

手機電池充電器元件清單sze838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號

電阻 規格 二極管 規格
R1 1Ω D1-D4整流二極管 1N4007
R2 1M D5 穩壓二極管 4.7V
R3 1K D6 開關二極管 1N4148
R4 8.2Ω D7 肖特基二極管 1N5819
R5 5K D8 LED發光二極管 -
R6 1K 三極管 -
R7 62K Q1 C1815 GR
R8 1K Q2 13001
R9 10K 電容 -
高頻變壓器 - C1 4700P/100V
L1 7T C2 10μ/50V
L2 135T C3 470μ/16V
L3 14T - -
鐵芯截面積 6X3mm - -
sze838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號

sze838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號

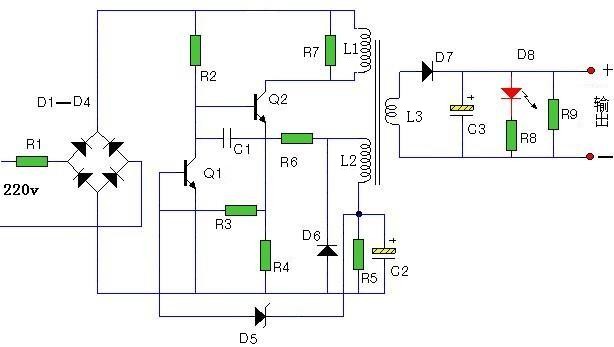

                                              圖 手機電池充電器電路圖sze838電子-技術資料-電子元件-電路圖-技術應用網站-基本知識-原理-維修-作用-參數-電子元器件符號
