1000米單管振蕩調頻發射電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2011-7-17
對于一個業余的無線電愛好者來說，得到一個好的調頻發射電路，如同拾到珍寶，但是在書中的電路因為其中有許多實際原因，不能得到充足的發射功率，現在我來介紹一個功率滿意的電路。

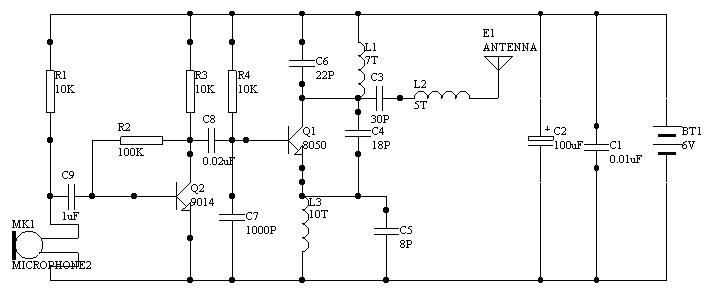

我們先來看電路圖：
電路十分簡單，不需調試，只要確保元件接對，沒有虛焊，短路就可以正常工作了。其功率約為60mw,所以比較大吃，一般建議用充電電池，不但其可以提供大電流，而且經濟，比較理想的選擇。但我并不主張用變壓器供電，因為其需要很高的濾波電路。
我們先來看電路圖：
電路十分簡單，不需調試，只要確保元件接對，沒有虛焊，短路就可以正常工作了。其功率約為60mw,所以比較大吃，一般建議用充電電池，不但其可以提供大電流，而且經濟，比較理想的選擇。但我并不主張用變壓器供電，因為其需要很高的濾波電路。
Tags：單管,調頻發射電路
