會員注冊 1．指令符號
表1 為地址上升沿檢測指令說明表。
表1 地址上升沿檢測指令說明表
|
參 數 |
數據類型 |
存儲器區域 |
說 明 |
|
<地址1> |
BOOL |
I、Q、M、L、D |
<地址1>是被檢測上升沿變化的
信號 |
|
<地址2>
( M_BIT) |
BOOL |
Q、M、D |
<地址2>是用來指定“沿變化”
的存儲器位，該位保存的是上一次
POS的信號狀態。如果這一地址沒有
被輸入模板使用，對M_BIT位只使用
I的輸入鏡像區 |
|
Q |
BOOL |
I、Q、M、L、D |
單脈沖輸出 |
2．指令功能說明
POS（地址上升沿檢測）指令是將<地址1>的信號狀態與存儲在<地址2>中的上次掃描的信號狀態進行比較。如果當前的信號狀態是“1”，上一次的信號狀態是“0”（檢測到上升沿），則在這一指令后的RLO將置成“1”。
表2 為POS地址上升沿檢測指令對狀態位的影響。
表2 POS地址上升沿檢測指令對狀態位的影響
|
- |
BR |
CC1 |
CC0 |
OV |
OS |
OR |
STA |
RLO |
/FC |
|
寫狀態位 |
- |
- |
- |
- |
- |
x |
1 |
x |
1 |

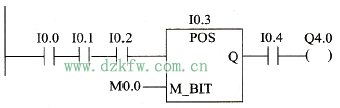

3．指令應用舉例（見圖2）
如圖2所示，在下面的條件都滿足的情況下，輸出Q4.0的信號狀態為“1”：
1)輸入I0.0、I0.1、和I0.2的信號狀態都是“1”；
2)輸入I0.3上有“上升沿”信號檢測到；
3)輸入I0.4上的信號狀態為“1”。
圖2 POS指令應用舉例
