①電源: FX2型可編程序控制器的基本接線方法如圖11-19所示。

    圖11-19    可編程控制器的基本接線框圖

    基本單元和擴展單元的通電/斷電必須同時進行，即兩者共同一個電源開關；可編程控制器24V直流接線端，可為光電開關、接近開關等輸入傳感器提供直流24V電源。

    ②接地。

    PLC的接地線一般與機器的接地端相連接，基本單元必須接地，擴展單元與基本單元的接地點可連接在一起，接地線應盡可能的短，在滿足接地電阻小于100Ω，接地線截面積大于2 mm²的條件下，采取單點接地方式，嚴禁與其他設備串聯接地。

    ③RUN/STOP方式編程。

    在RUN和COM之間接入一個輸入信號開關，當COM與RUN接通后，PLC開始運行執行程序，此時利用監控的功能便可對PLC的運行狀態進行監控。在STOP和COM之間接人一個開關，當STOP接通后，PLC停止一切操作，全部輸出切斷，此時程序員即可進行編程或程序修改工作。

    ④輸入接線。

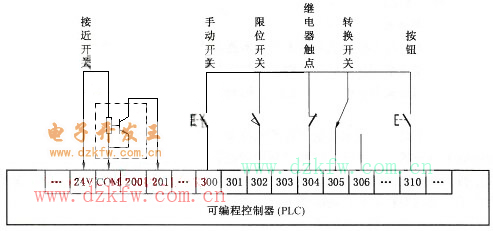

    PLC一般接受行程開關、限位開關和接近開關等輸入的開關信號，各輸入端的接線就是將外部輸入信號與對應的輸入端口之間用信號線纜連接起來。如圖11-20所示為某一種控制模式的輸入接線。

    圖11-20    輸入接線框圖

    ⑤輸出接線。

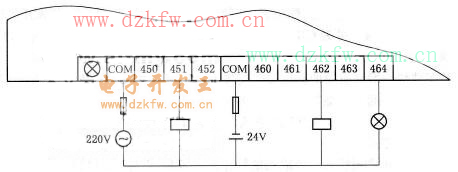

    PLC的輸出元件一般被封裝在內部印制電路板上，輸出接線就是將各輸出端口與對應的輸出控制負載之間用輸出控制線纜連接起來。如圖11-21所示為一種控制模式的輸出接線。

    圖11-21    輸出接線框圖
