這一節接著講述西門子PLC輸入寄存器，上一節我們講到了，輸入寄存器IB0的命名規則和使用方法，我們知道IB0最大只能存放0-255范圍內的256個數。如果再大點的數該往哪里存放呢？比如789這個數。接下來我們做詳細介紹。

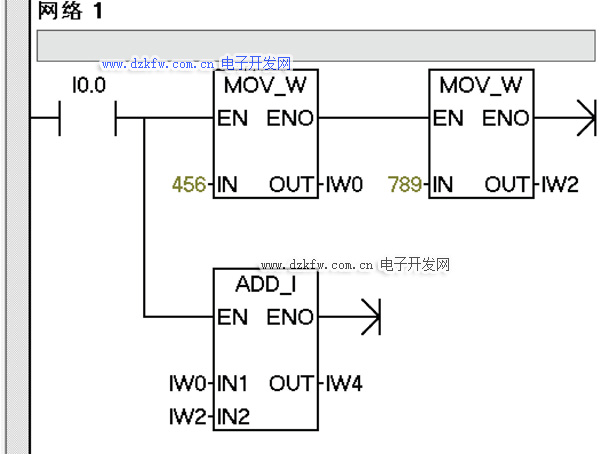

我們先看一張寫好的程序的圖片，看看我們講的寄存器在程序中是個什么樣子，如圖1，這段程序?qū)崿F(xiàn)的功能是（第一行）當PLC的外部接線端子I0.0接通后，首先把456這個數放到IW0這個輸入寄存器中，然后再把789這個數放到IW2這個輸入寄存器中，（第二行）接著把IW0和IW2相加，也就是456+789，然后把計算結果放在IW4中。這樣IW4中的數據就是456+789=1245。這個程序能看懂它的意思就行了，不用太深究。重點是IW0這個輸入寄存器是怎么放得下456這個數的。

圖1

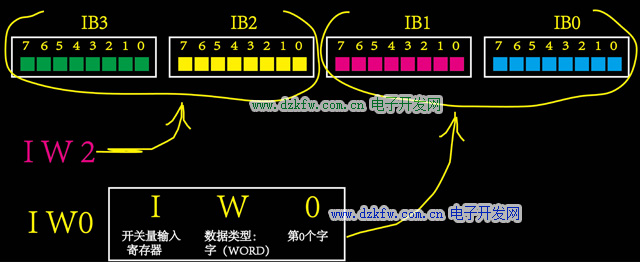

接下是來看圖2，這就是輸入寄存器IW0的命名規則，同樣的I指的是什么就不用多說了，大家都知道。W指的是數據類型是字（WORD）型的，0指的就是從第0個字節開始，開始后到哪一個字節結束呢？到第一個結束，即IW0包含（IB0和IB1兩個字節）。IW2就包含（IB2和IB3兩個字節）。為什么包含兩個字節呢？我們以前學過，字（WORD）型的數據類型是16位的，IB0和IB1兩個字節正好是16位。

所以IW0=“00000000 00000000”到“11111111 11111111”換算成十進制就是“0--65535”。再回到圖1的問題，我們看到IW0放456這個數完全沒有問題的。同樣的IW4放1245也沒問題。

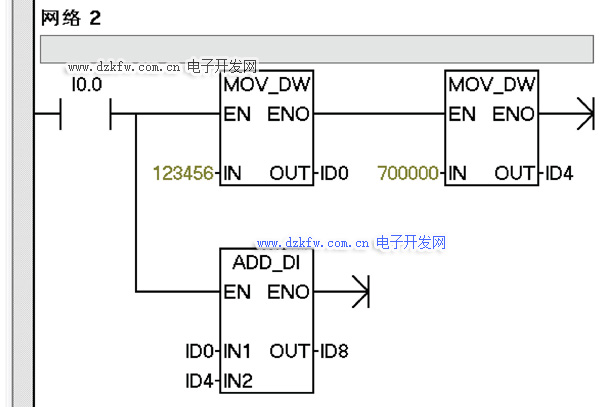

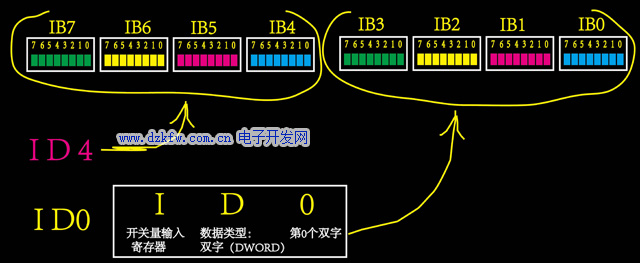

接下是來就是ID0了，它和上面IW0的命名規則是一樣的，不一樣的地方就是，ID0的數據類型是雙字（DWORD）型的，包含4個字節（IB0，IB1，IB2，IB3），是32位的。它的數據范圍更大“0--4294967295”可以放的下40多億的數。具體程序和命名規則看圖3，圖4

說明一下，雙字（DWORD）型是PLC所能處理的最大的數據類型（32位）了，再大的就沒有了。當然了，還有雙整形（DINT）和實數型（REAL）,但它們也都是32位的，只不過它們可以表示，有符號的和帶小數點的數罷了，但都是用“D”來表示。

好了，總結這兩節所講，，可以得出如圖5。可見編寫西門子S7-200 PLC的程序，就是編寫如圖5上的這些類型。例如：（按位的I0.0 I0.6 Q1.2 M12.4 V1200.3）（按字節的IB0 QB1 MB8 VB500）（按字的IW0 MW4 VW1002）（按雙字的ID0 MD4 VD80）。如果你能看明白，說明這兩節講的你已經掌握了，可以接著往下學習了。
