說到傳感器最常見為三線制傳感器，三線制傳感器又分為NPN/PNP兩種接法，那么這兩種接法如何接入至S7-200SMRAT PLC中呢？另外這兩種傳感器是否可以同時接入至PLC呢？這些疑問都會在本文章中和大家解惑。

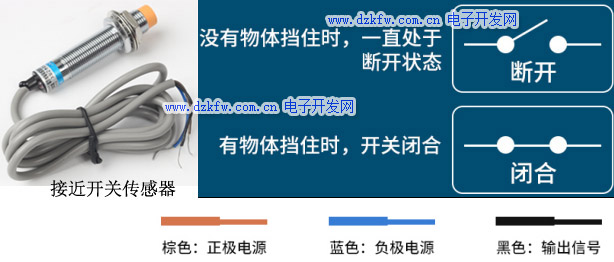

一、認識傳感器（三線制NO）

二、傳感器接入PLC（NPN/PNP）

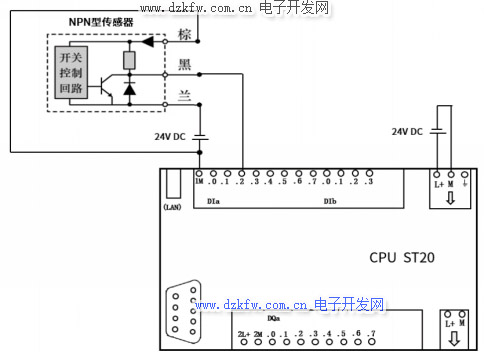

第一步：（NPN傳感器接入PLC）

（1）NPN型傳感器輸出信號為低電平信號，接入至PLC輸入點后，PLC輸入端的公共端1M需要接高電平。

（2）這樣才能產生信號的流動，公共端1M應與24V 進行連接。

（3）對于NPN型傳感器接入到PLC時，可以稱為源型接法或共陽極接法。

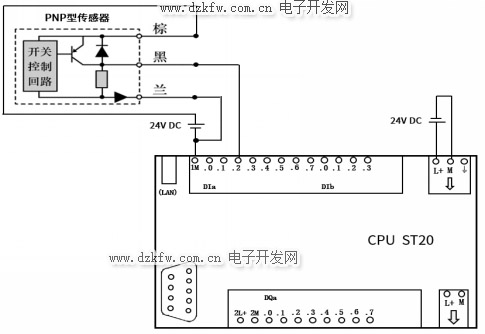

第二步：（PNP傳感器接入PLC）

（1）PNP型傳感器輸出信號為高電平信號，接入至PLC輸入點后，PLC輸入端的公共端1M需要接低電平。

（2）這樣才能產生信號的流動，公共端1M與24V-進行連接。

（3）對于PNP型傳感器接入到PLC時，可以稱為漏型接法或共陰極接法。

三、NPN/PNP相互轉換接入PLC

第一步：（PLC輸入端接源型，對應NPN傳感器，那么PNP傳感器該如何接入呢？）

通過中間繼電器去轉，PNP傳感器棕色線接24 ，藍色接24-，由于PNP輸出高電平，故黑色線接中間繼電器線圈14為正極，另一端13接24-為負極，12和8分別為中間繼電器常開點，8接PLC輸入端I0.1，12接電源負極。

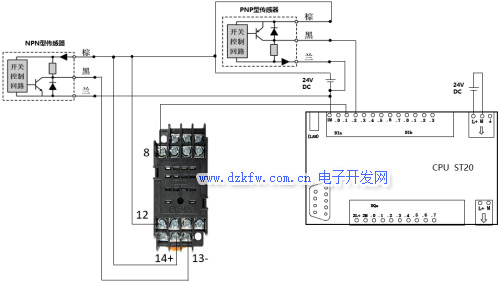

NPN轉PNP輸入PLC接線圖

第二步：（PLC輸入端接漏型，對應PNP傳感器，那么NPN傳感器該如何接入呢？）

通過中間繼電器去轉，NPN傳感器棕色線接24 ，藍色接24-，由于NPN輸出低電平，故黑色線接中間繼電器線圈13為負極，另一端14接24 為正極，12和8分別為中間繼電器常開點，8接PLC輸入端I0.1，12接電源正極。

PNP轉NPN輸入PLC接線圖

以上即為NPN、PNP相互轉換和接入PLC方法。
