1.西門子S7-1200 PLC簡介

控制器使用靈活、功能強大，可用于控制各種各樣的設備以滿足您的自動化需求。 S7-1200設計緊湊、組態靈活且具有功能強大的指令集，這些特點的組合使它成為控制各種應用的完美解決方案。CPU 將微處理器、集成電源、輸入和輸出電路、內置 PROFINET、高速運動控制 I/O以及板載模擬量輸入組合到一個設計緊湊的外殼中來形成功能強大的控制器。

在您下載用戶程序后，CPU 將包含監控應用中的設備所需的邏輯。 CPU根據用戶程序邏輯監視輸入并更改輸出，用戶程序可以包含布爾邏輯、計數、定時、復雜數學運算以及與其它智能設備的通信。

2.S7-1200組成

CPU 提供一個 PROFINET 端口用于通過 PROFINET 網絡通信。 還可使用附加模塊通過PROFIBUS、GPRS、RS485、RS232、IEC、DNP3 和 WDC 網絡進行通信。



① 電源接口

② 存儲卡插槽（上部保護蓋下

面）

③ 可拆卸用戶接線連接器（保

護蓋下面）

④ 板載 I/O 的狀態 LED

⑤ PROFINET 連接器（CPU

的底部）

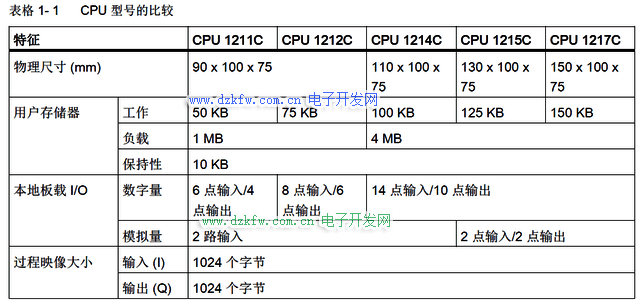

3.S7-1200型號比較





4.S7-1200CPU 的擴展功能

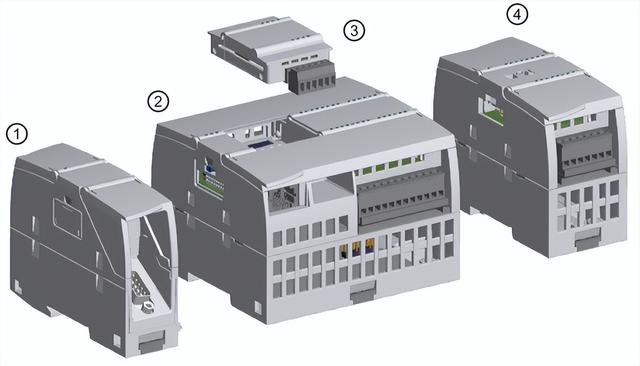

S7-1200 系列提供了各種模塊和插入式板，用于通過附加 I/O 或其它通信協議來擴展CPU 的功能。

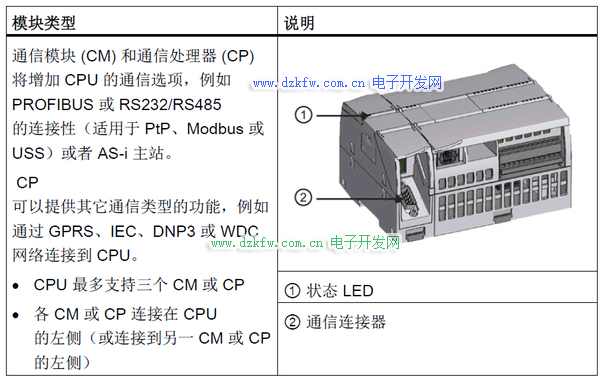

① 通信模塊 (CM) 或通信處理器 (CP)

② CPU（CPU 1211C、CPU 1212C、CPU 1214C、CPU 1215C、CPU 1217C）

③ 信號板 (SB)（數字 SB、模擬 SB），通信板 (CB) 或 電池板 ) CPU（CPU

1211C、CPU 1212C、CPU 1214C、CPU 1215C、CPU 1217C）



④ 信號模塊 (SM)（數字 SM、模擬 SM、熱電偶 SM、RTD SM、工藝 SM）

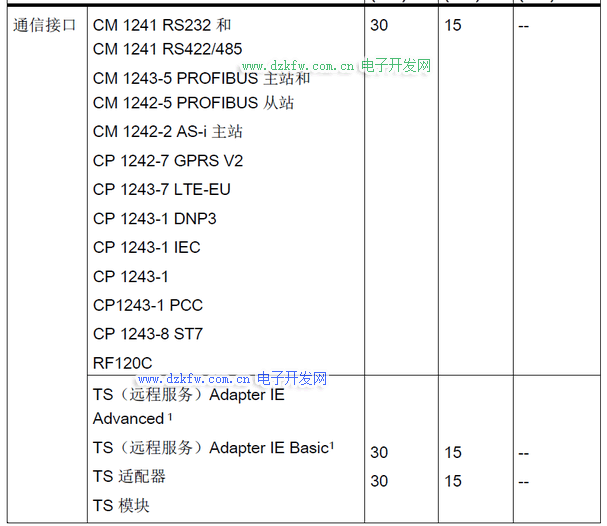

5.S7-1200 擴展模塊





6.HMI 基本型面板

SIMATIC HMI 基本型面板提供了觸屏式設備，用于執行基本的操作員監控任務。

可用的基本型 HMI 面板如下所述：

● KTP400 Basic： 4' 觸摸屏，帶 4 個可組態按鍵，分辨率為 480 x 272，800 個變量

● KTP700 Basic： 7' 觸摸屏，帶 8 個可組態按鍵，分辨率為 800 x 480，800 個變量

● KTP700 Basic DP： 7' 觸摸屏，帶 8 個可組態按鍵，分辨率為 800 x 480，800

個變量

● KTP900 Basic： 9' 觸摸屏，帶 8 個可組態按鍵，分辨率為 800 x 480，800 個變量

● KTP1200 Basic： 12' 觸摸屏，帶 10 個可組態按鍵，分辨率為 800 x 480，800

個變量

● KTP 1200 Basic DP： 12' 觸摸屏，帶 10 個可組態按鍵，分辨率為 800 x 400，800

個變量

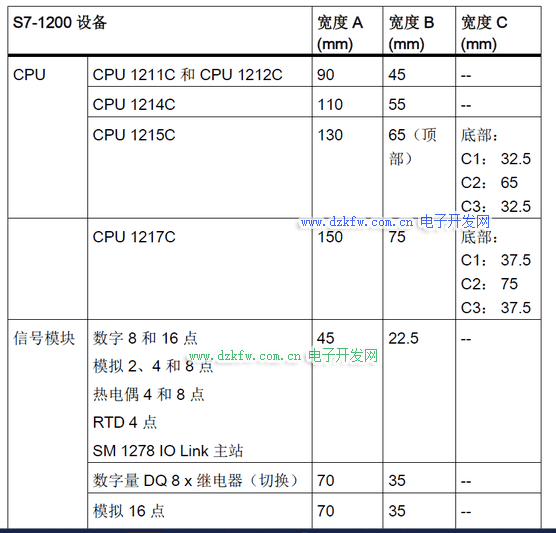

7. S7-1200安裝尺寸和間隙要求

S7-1200 PLC 設計得易于安裝。 無論安裝在面板上還是標準 DIN

導軌上，其緊湊型設計都有利于有效利用空間。





電氣設備標準將 SIMATIC S7-1200 系統分類為開放式設備。 必須將 S7-1200安裝在外殼、控制柜或電控室內。僅限獲得授權的人員能打開外殼、控制柜或進入電控室。

安裝時應為 S7-1200 提供干燥的環境�？梢钥紤]使用 SELV/PELV

電路在干燥位置處提供電擊防護。

安裝時應按照適用的電氣和建筑規范，為特定位置類別的開放式設備提供經過批準的機械和環境防護。

由于灰塵、潮濕和大氣污染引起的導電性污染會導致 PLC.中發生操作和電氣故障。

如果將 PLC 放在可能存在導電性污染的區域，必須采用具有適當保護等級的外殼對 PLC實施保護。 IP54是常用于臟亂環境中電氣設備外殼的一種保護等級，可能適合您的應用環境。

8.警告

S7-1200 安裝不當會導致發生電氣故障或出現意外的機械操作。

電氣故障或意外的機械操作可能會導致死亡、人員重傷和/或財產損失。

必須遵守適當操作環境的所有安裝和維護說明以確保設備安全運行。

將 S7-1200 設備與熱輻射、高壓和電噪聲隔離開

作為布置系統中各種設備的基本規則，必須將產生高壓和高電噪聲的設備與 S7-1200

等低壓邏輯型設備隔離開。

在面板上配置 S7-1200

的布局時，請考慮發熱設備并將電子式設備布置在控制柜中較涼爽區域。

少暴露在高溫環境中會延長所有電子設備的使用壽命。

另外還要考慮面板中設備的布線。

避免將低壓信號線和通信電纜鋪設在具有交流動力線和高能量快速開關直流線的槽中。
