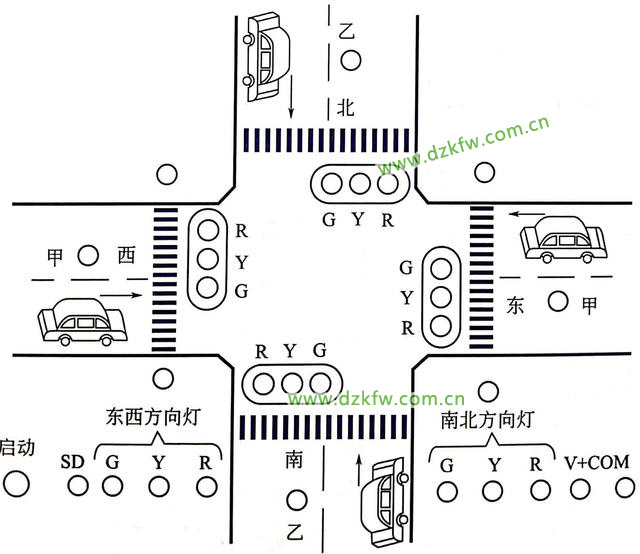

十字路口紅綠燈控制示意圖如下：



一、要求

開關在十字路口實現紅黃綠交通燈的自動控制，南北方向紅燈亮的時間為50S，黃燈亮3S，綠燈亮的時間為42S，綠燈閃爍時間為5S；東西方向的亮燈時間與南北方向規律一致。

二、西門子plc的I/O點元件的說明

I0.0: 交通燈啟動開關，按下時I0.0狀態由Off轉換為On

Q0.0: 南北方向紅燈信號標志

Q0.1: 南北方向黃燈信號標志

Q0.2: 南北方向綠燈信號標志

Q0.3: 東西方向紅燈信號標志

Q0.4: 東西方向黃燈信號標志

Q0.5: 東西方向綠燈信號標志

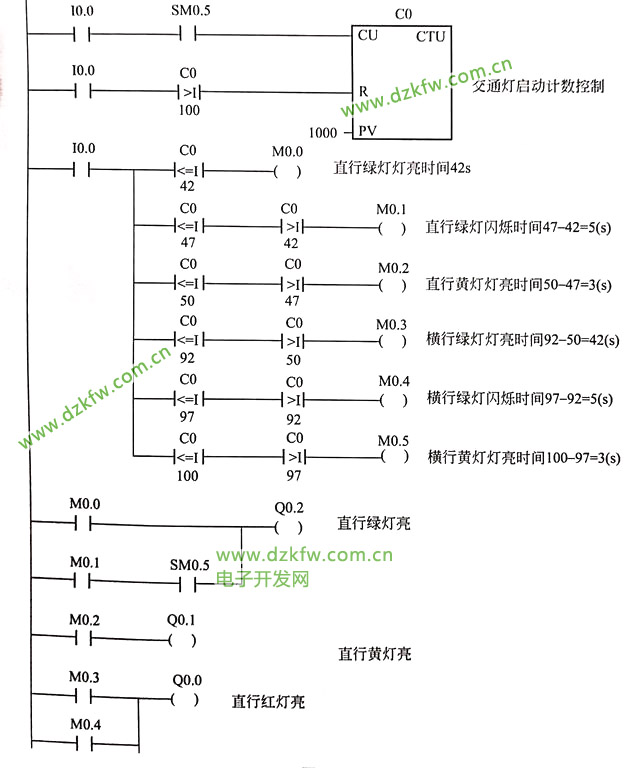

三、控制程序如下：





四、程序說明

1⃣️：合上交通燈啟動按鈕，啟動程序，程序運行瞬間，SM0.5產生一個正向脈沖，計數器C0開始計數。2⃣️：計數值C0≤42時，M0.0得電導通，Q0.2、Q0.3得電，直行綠燈閃亮，橫行紅燈亮.......依次類推。
