西門子S7-200 SMART PLC功能指令學習及實例分析 移位和循環指令

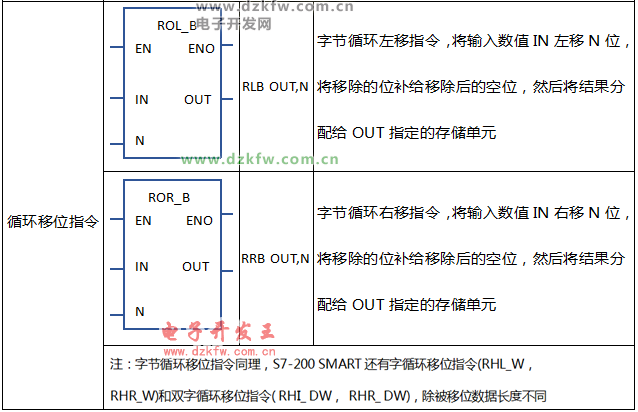

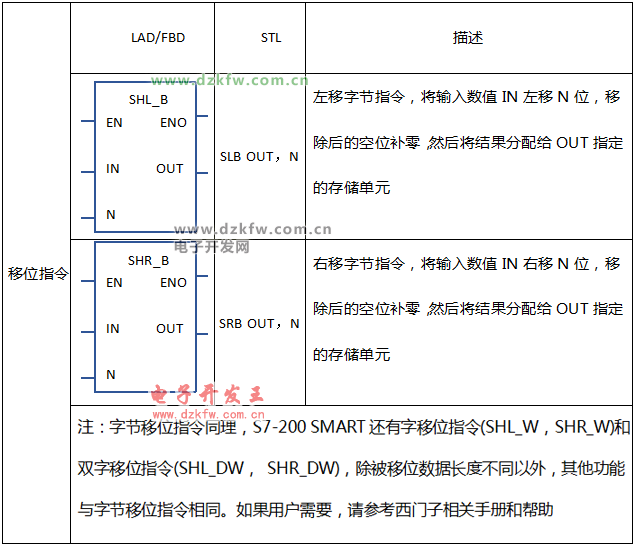

1、指令概覽，SHL_B和SHR_B移位指令
2、示例分析梯形圖實例

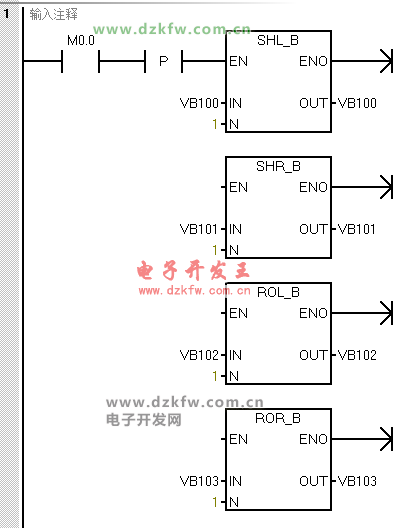

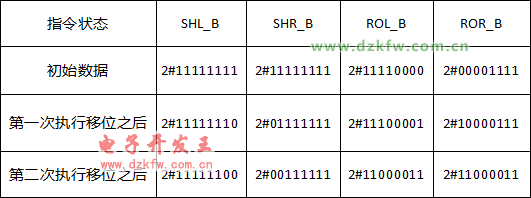

① 移位指令和循環移位指令的示例分析

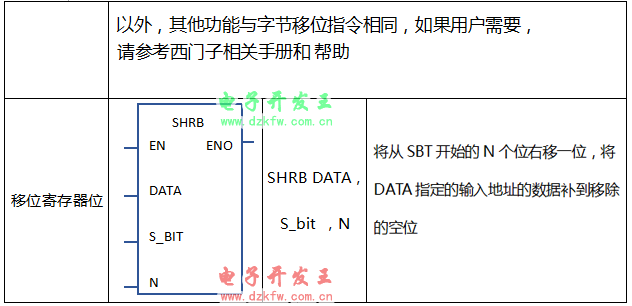

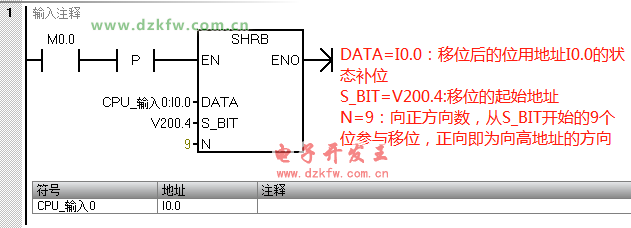

② 移位寄存器位指令

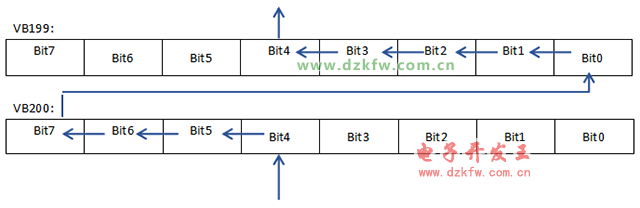

綜上所述，每當M0.0有一個上升沿到來時，從V200.4開始向高地址方向數的9個位會朝高地址方向移位，I0.0的狀態會被送到V200.4中。
