分享一個西門子plc中的循環燈程序，實現三只燈每隔1s輪流閃亮，并循環，用西門子plc的流程控制指令來實現，感興趣的朋友參考下。

西門子plc循環燈程序，跑馬燈梯形圖實例

1、程序功能

按下啟動按鈕時，三只燈每隔1s輪流閃亮，并循環。按下停止I0.1時，三只燈都熄滅。

2、程序分析

這是一個簡單的循環程序，循環周期長為3s,即第1s第一只燈亮，第2s第二只燈亮，第3s第三只燈亮，第4s又變成第一只燈亮（可加N個燈），如此循環。

3、I/O分配

啟動按鈕，I0.0；停止按鈕，I0.1；第一只燈，Q0.0；第二只燈，Q0.1；第三只燈，Q0.2。

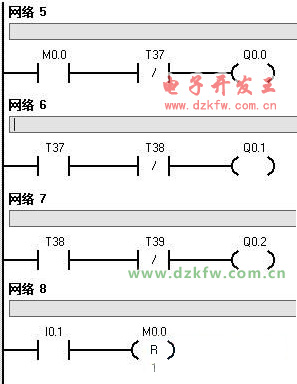

4、控制程序

以上就是西門子plc指令實現循環燈程序的例子，希望對大家有所幫助。
