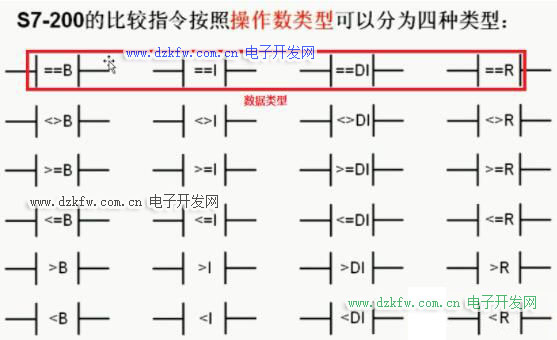

本節來學習下西門子s7-200“比較指令”的知識，西門子plc梯形圖程序編程，下面是比較指令的常見類型：

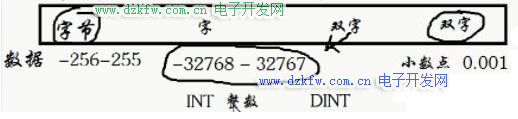

常見操作數，針對B\I\DI\R做下簡單的解釋：

由于B的范圍相對較小，在選擇比較指令時并不常用。對于整數的比較，比較常用的是I類型。

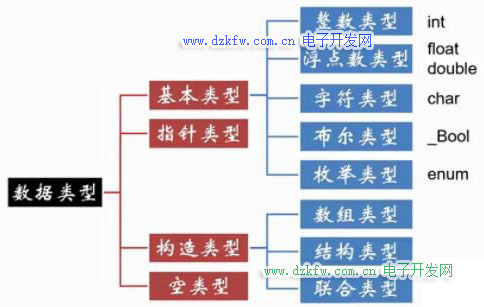

下面重溫一下數據類型的知識：

舉例，當需要比較的對象是10000時，可以使用以下指令：

由于比較的數是10000，大于256的取值范圍，所以比較指令類型選擇I類型；同時，在指令命名時，也需要選擇VW0，而不是VB0.

同樣的比較數值，也可以選擇雙字類型，如下圖：

這里采用的是雙字，在命名時選用的是VD0。那么，如果是小數的比較，應該選用哪一個？

在命名時也可以用VD0（雙字），而在指令上關鍵詞要選擇R，如下圖：
