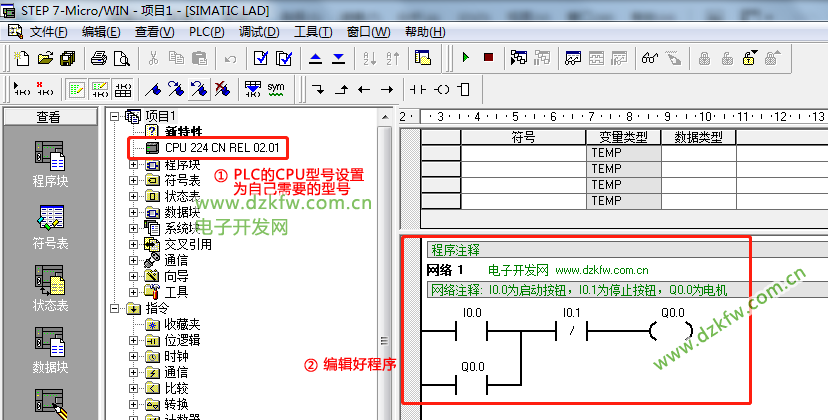

步驟1.打開S7-200系列PLC的STEP7編程軟件，將PLC的CPU型號設置為自己需要的型號（如CPU 224 CN),并編輯好程序，如圖1所示。

圖1
步驟2.點擊“文件”，然后點擊“導出”，如圖2所示。

圖2

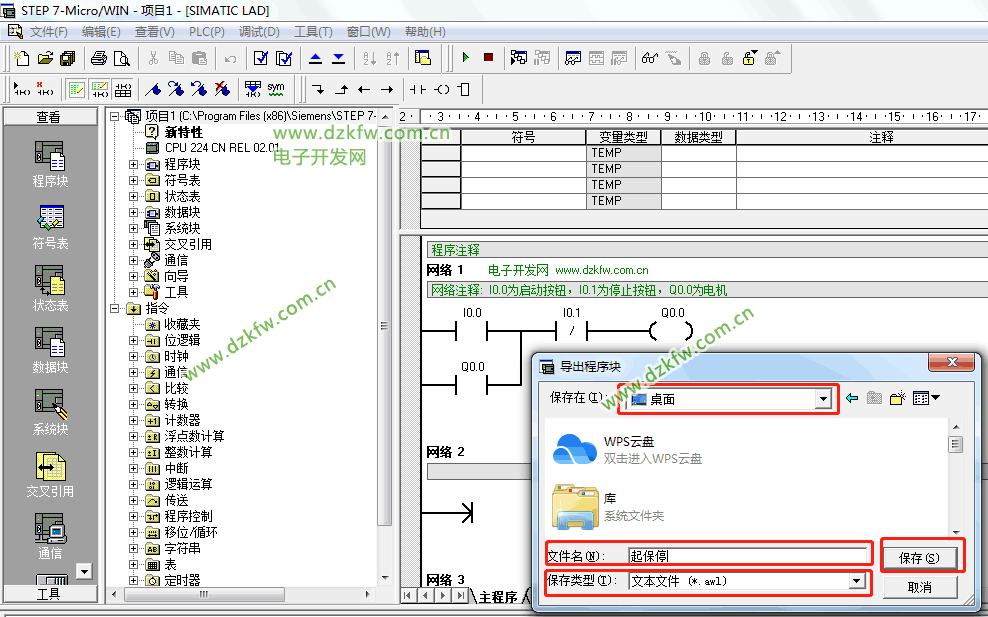

步驟3.“保存在”：自己選擇一個位置保存（我這將直接保存在桌面）；“文件名”：自己給文件命名；“保存類型”：選擇（*.awl）；設置好后，點擊“保存”，如圖3所示。

圖3

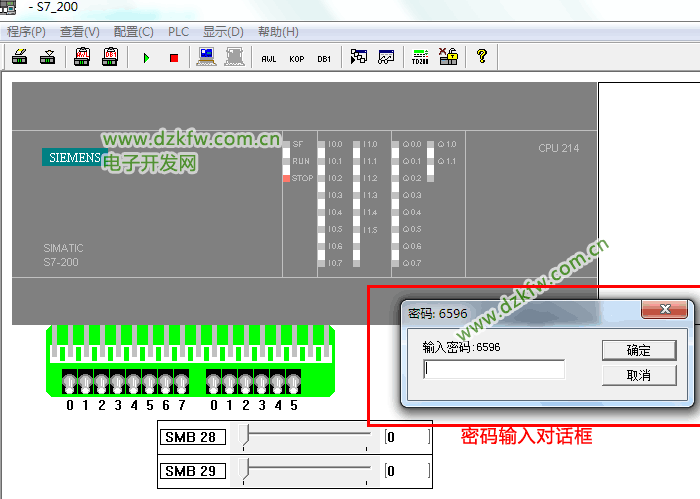

步驟4.打開S7-200仿真軟件，輸入軟件上提示的訪問密碼（每個人下載的軟件訪問密碼可能不同，具體以軟件提示的為準），輸入正確的密碼后點擊確定，如圖4、圖5所示。

圖4

圖5

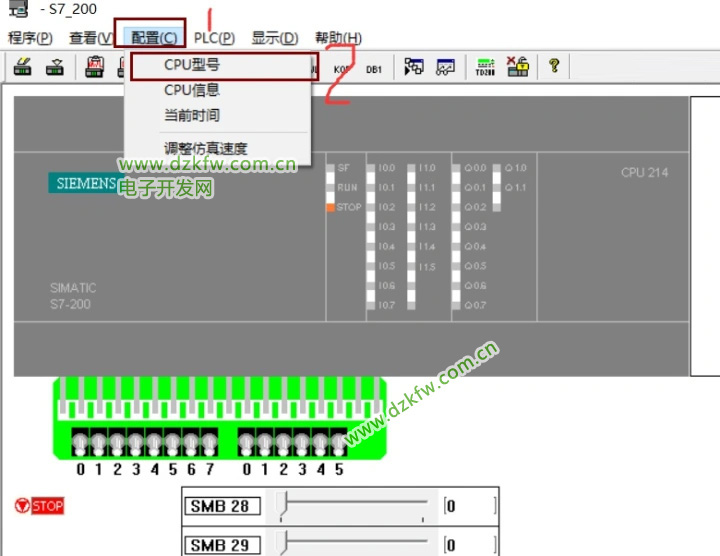

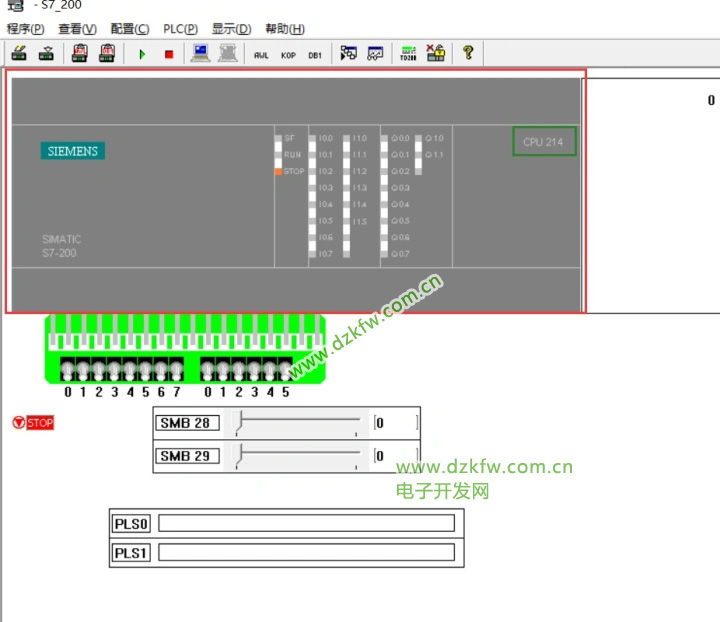

步驟5.鼠標雙擊PLC任意位置（或是點擊配置，然后點擊CPU型號），即可跳出修改CPU型號的界面，如圖6、圖7所示。

圖6

圖7

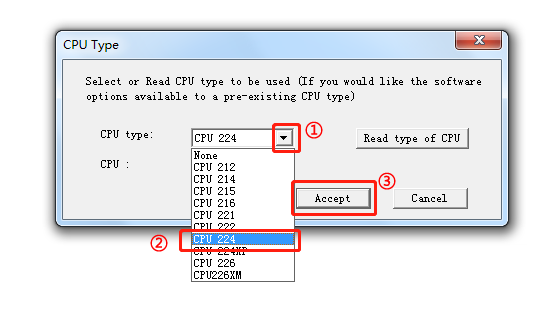

步驟6.鼠標點擊倒三角形符號，選擇與編程軟件一致的CPU型號，然后點擊確定，如圖8所示。

圖8

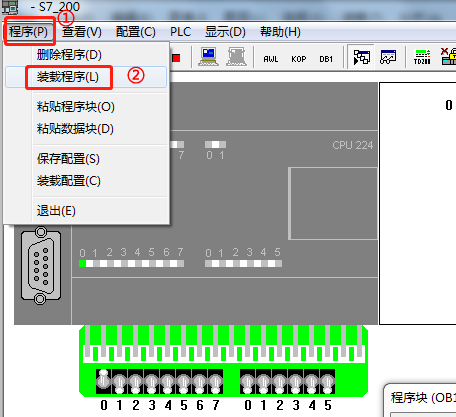

步驟7.點擊“程序”，然后點擊“載入程序”，如圖9所示。

圖9
步驟8.點擊“確定”，如圖10所示。

圖10

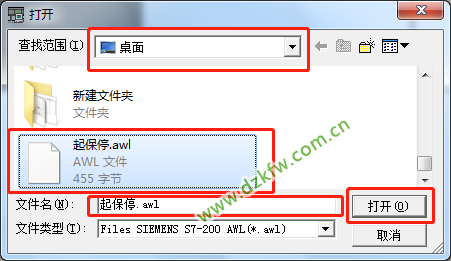

步驟9.找到剛剛導出的文件，選擇文件后，點擊確定，如圖11所示。

圖11

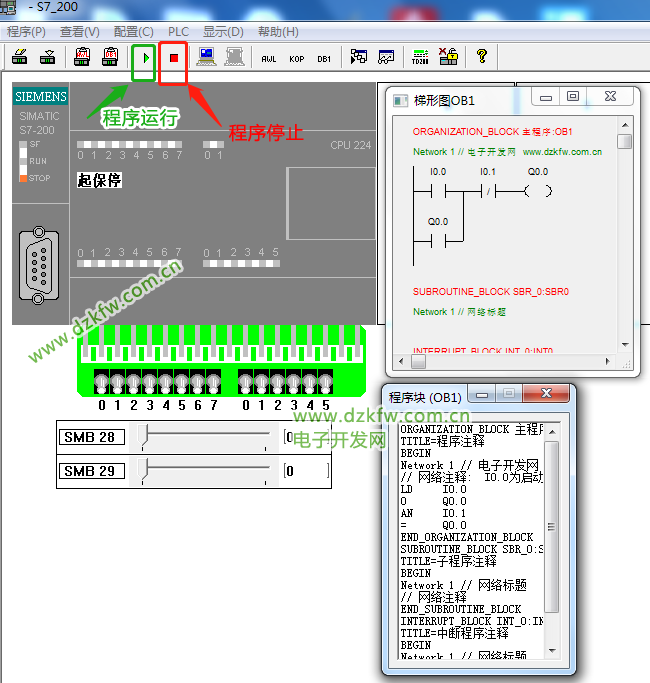

步驟10.點擊綠色的三角形圖標開始仿真（紅色的正方形圖標為停止仿真），如圖12所示。

圖12
步驟11.點擊“是”，如圖13所示。

圖13

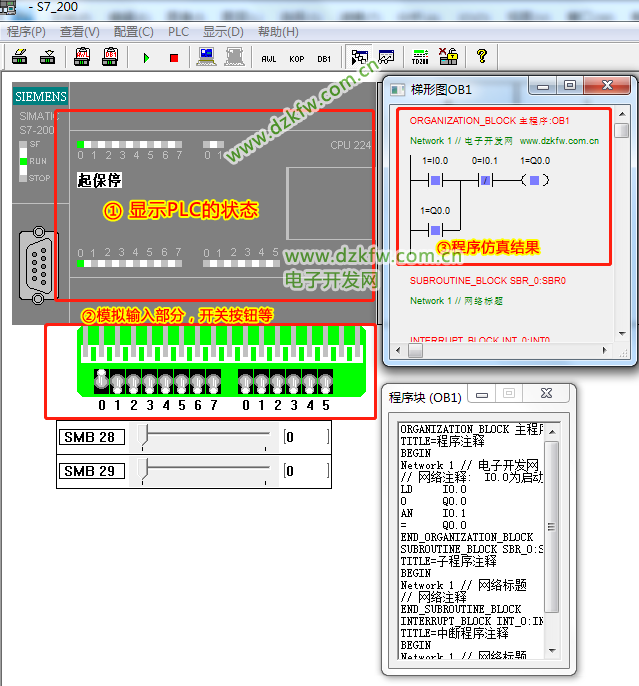

步驟12.通過操作模擬輸入部分的開關，即可對自己編寫的程序仿真，用來驗證自己寫的程序是否符合要求，如圖14所示。

圖14

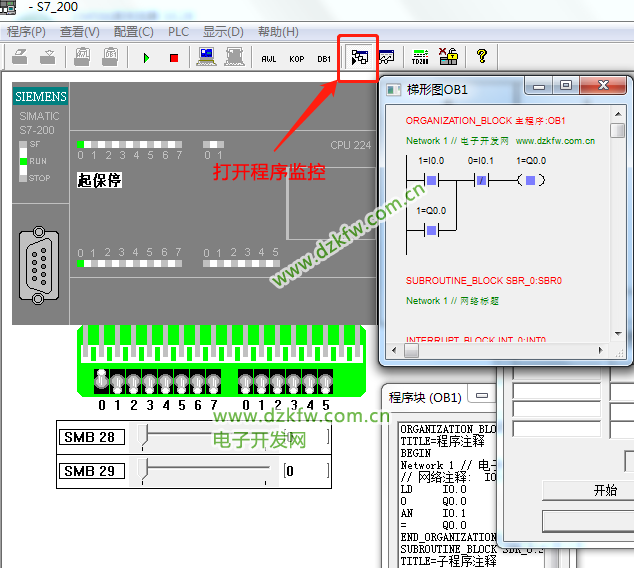

步驟13.點擊箭頭所指的圖標，即可開啟程序監控，如圖15所示。

圖15

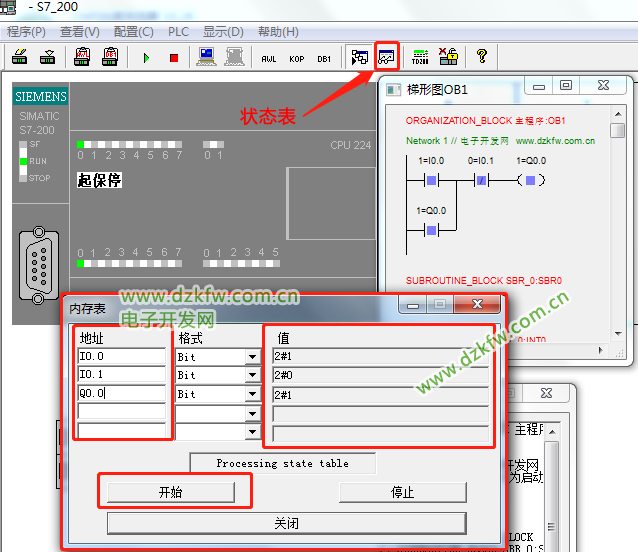

步驟14.點擊有個眼睛標志的圖標，即可調出狀態表，自己輸入好I/O地址，點擊開始，即可查看當前值，如圖16所示。

圖16
西門子S7-200PLC的仿真軟件的基本的功能以及教程就介紹到這里了，之后有了新的發現會繼續介紹的，感謝您的閱讀！
