一、用PT100電阻溫度傳感器測量溫度并監視溫度

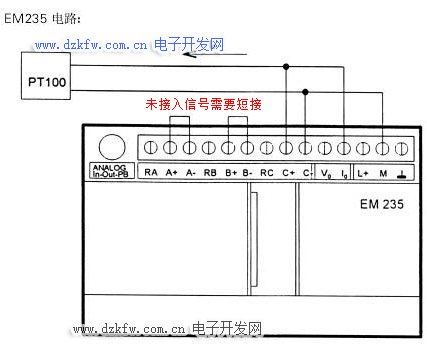

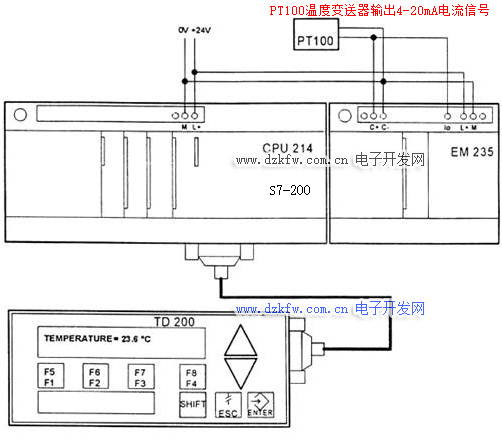

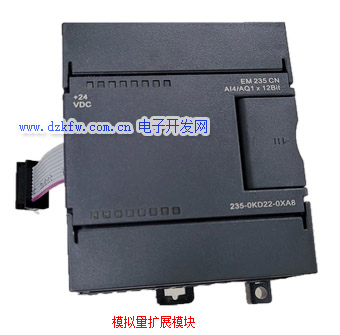

     本例討論如下內容:用模擬量擴展模塊EM235測量溫度和監視指定溫限，在該模擬量模塊的一個輸入通道上連接PT100溫度傳感器。

為了把PT100的隨溫度變化的電阻轉換成電壓，模擬量輸出作為恒電流源而使用，即輸出12.5mA隨電流供給PT100傳感器。在這個電路中，產生了5mV/0C的線性輸入電壓。EM235把這個電壓轉換成數字量，程序周期性地讀這些數字量，并將所讀的這些數，利用下面的公式計算出溫度。

硬件描述

溫度傳感器:

PT100是鉑電阻溫度傳感器，它適用于測量-60到+400度之間的溫度。

計算PT100所需電流

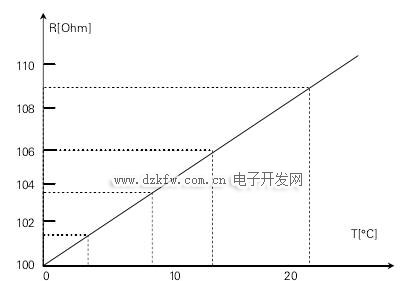

PT100在0度時電阻為100，隨著溫度的變化電阻星線性變化，大約是每攝氏度0.4歐姆。

二、西門子plc S7-200模擬量讀取程序梯形圖實例

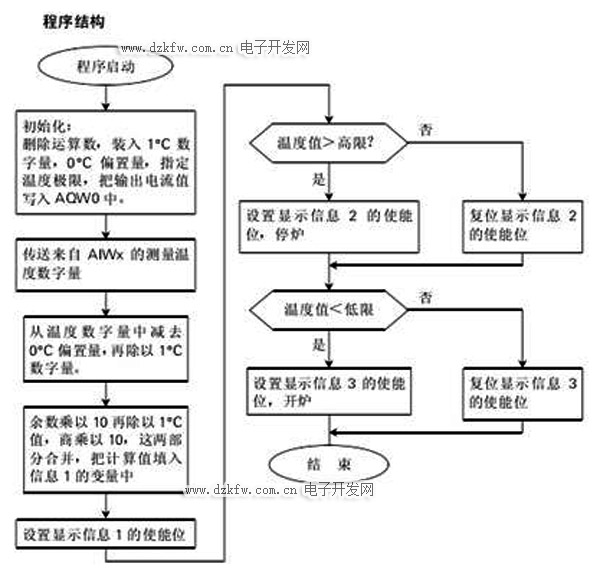

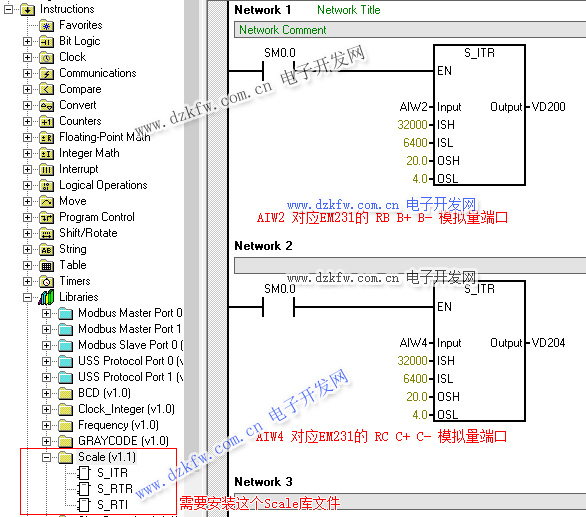

模擬量采集梯形圖程序如下：

 V4.0 STEP 7 MicroWIN SP9軟件需要安裝新的庫文件下載地址：

S7-200庫文件（全）,STEP7軟件的庫文件及一些學習資料 http://m.www84811.com/Soft/ruanjian/90.html

另外可以參考SMART庫文件添加教程：http://m.www84811.com/Soft/ruanjian/88.html

西門子S7-200的PLC CPU224XP后帶二個EM235請問輸入地址AIW如何編
CPU 224 XP 自帶1個模擬量輸出 AQW0,兩塊EM235 帶2個模擬量輸出AQW2 AQW4
CPU 224XP 自帶2個模擬量輸入 AIW0 AIW2 3塊EM235 帶4輸入 AIW4 AIW6 AIW8 AIW10（具體模擬量輸入地址，根據實際進行調整）
