模擬量類型的模塊有三種：普通模擬量模塊、RTD模塊和TC模塊。普通模擬量模塊可以采集標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：+/-2.5V、+/-5V、+/-10V三種信號。在本文中采用的是西門子S7-200SMART 模擬量模塊EM AM06(4AI/2AQ),采用的是電流0-20 mA或電壓+/-10V的兩種方式，需要注意的是S7-200 SMART CPU普通模擬量通道值范圍是0~27648或-27648~27648。

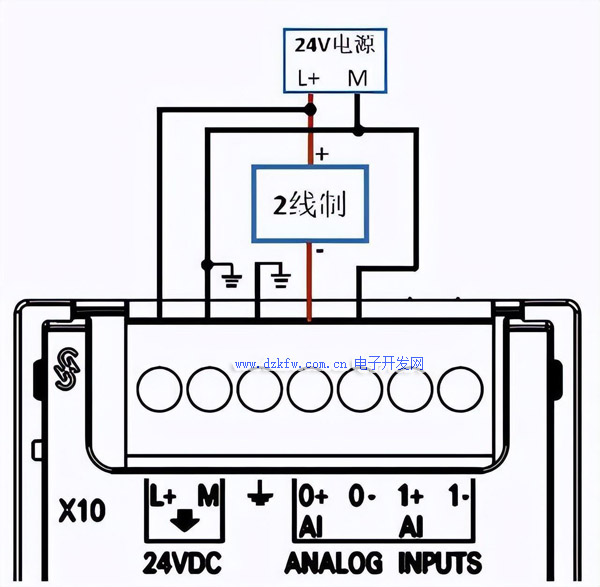

本文采用的溫度變送器為4-20mA輸出，溫度范圍為0-100℃，4mA相當于5530，也就是4-20mA溫度傳感器的數據范圍為5530-27648(有效范圍22118)；這就對應了0℃到100℃。

整定公式：(AIW - 5530)/22118 .0*100.0-0

若溫度范圍為-75-150℃，整定公式：(AIW 5530)/22118 .0*150.0-（-75）。

硬件信息：西門子 S7-200SMART PLC型號為：ST40

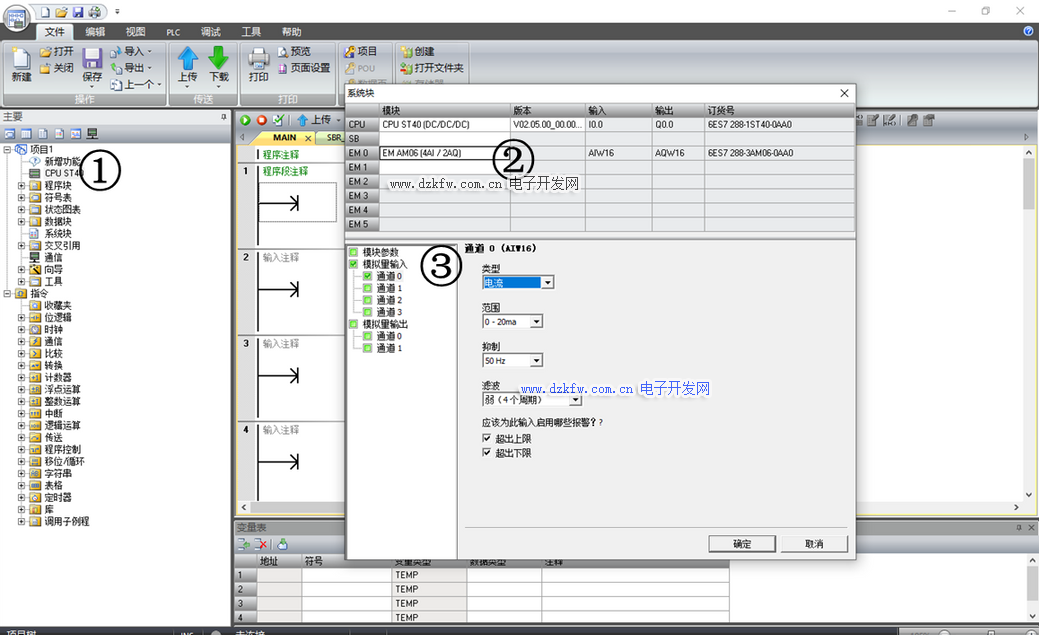

模擬量模塊型號為：EM AM06(4AI/2AQ)

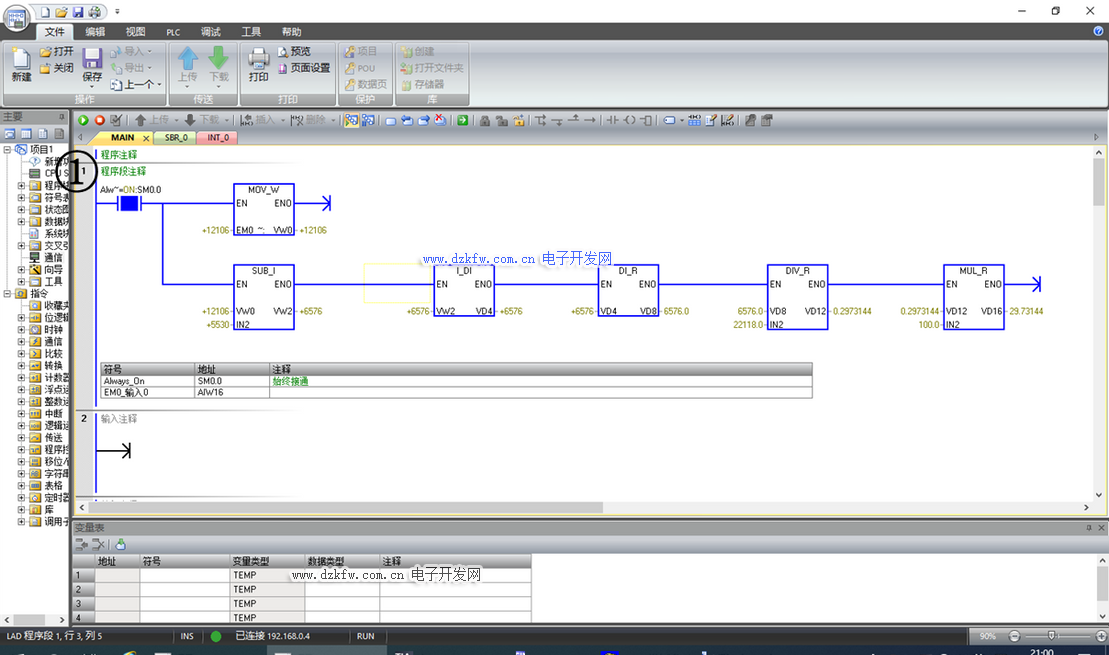

程序?qū)嵗��?/FONT>
