(1)模擬量值和A/D轉換值的轉換是成線性關系的。假設模擬量的標準電信號是A0～Am（如4～20mA），A/D轉換后的數值為D0～Dm（如6 400～32 000），設模擬量的標準電信號是A，A/D轉換后的相應數值為D，由于是線性關系，函數關系A(chǔ)=f(D)可以表示為數學方程：
    A=(D-D0)×(Am-A0)/(Dm-D0)+A0
    根據該方程式，可以方便地根據D值計算出A值。將該方程式逆變換，得出函數關系D=f(A)可以表示為數學方程：
    D=(A-A0)×(Dm-D0)/(Am-A0)+D0
    (2)具體舉一個實例，以S7-200和4～20mA為例，經A/D轉換后，得到的數值是6 400～32 000，即A0=4，Am=20，D0=6 400，Dm=32 000，代入公式，得出：
    A=(D-6400)×(20-4)/(32000-6400)+4
    假設該模擬量與AIW0對應，則當AIW0的值為12800時，相應的模擬電信號是6400×16/25600+4=8mA。

例如，當輸入模擬量設定為電流信號的輸入，在S7-200 CPU內部，電流信號0-20mA對應于數值范圍0-32000；但是對于4-20mA的信號，對應的內部數值為6400-32000。那可能有學員不知道這個6400是怎么算來的？其實這里的數字量和電流是成正比的，只需要按比例去算就可以了。因?yàn)殡娏餍盘?-20mA對應于數值范圍0-32000，那么1mA對應的數字量就是32000/20=1600，而4mA對應的數字量就等于4*1600，等于6400。（這里是以S7-200 PLC來作為舉例，對于S7-200 SMART S7-300 400等等PLC也是同理的，只是對應的數字量不同而已）
不同的傳感變送器，通過不同的模擬量輸入輸出模塊進行轉換，其轉換公式是不一樣的，如果選用的轉換公式不對，編出的程序肯定是錯誤的。比如有3個溫度傳感變送器：
（1）、測溫范圍為 0~200 ，變送器輸出信號為4～20ma
（2）、測溫范圍為 0~200 ，變送器輸出信號為0～5V
（3）、測溫范圍為 －100 ~500 ，變送器輸出信號為4～20ma
（1）和（2）二個溫度傳感變送器，測溫范圍一樣，但輸出信號不同，（1）和(3)傳感變送器輸出信號一樣，但測溫范圍不同，這3個傳感變送器既使選用相同的模擬量輸入模塊，其轉換公式也是各不相同。
下面選用S7-200的模擬量輸入輸出模塊EM235的參數為依據對上述的3個溫度傳感器進行轉換公式的推導：
對于(1)和（3）傳感變送器所用的模塊，其模擬量輸入設置為0～20ma電流信號 ,20ma
對應數子量=32000，4 ma對應數字量=6400；
對于（2）傳感變送器用的模塊，其模擬量輸入設置為0～5V電壓信號，5V對應數字量=32000，0V對應數字量=0；

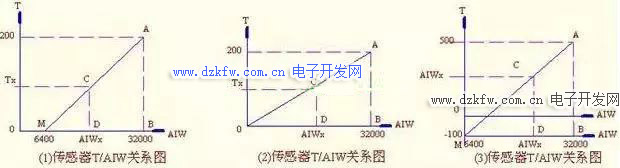

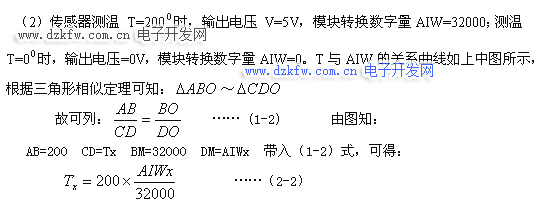

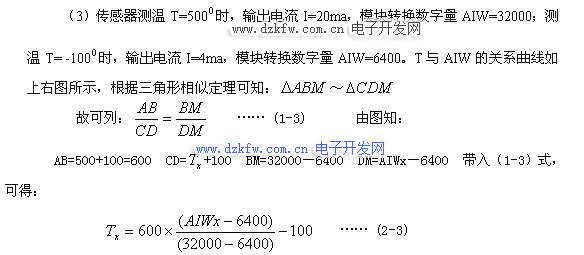

這3種傳感変送器的轉換公式該如何推導的呢？這要借助與數學知識幫助，請看下圖：
