經常有學員問我，學習上位機要不要買PLC硬件？

我一般的回答是：富則自行購買，窮則搭建仿真。

PLC硬件，對于學習上位機來說，是錦上添花的事，經濟條件允許，有則更好，條件不允許，我們也可以通過搭建仿真環境的方式來學習，因此我專門準備了一個系列——窮學上位機系列。

01

寫在前面

本文的主題是基于STEP7搭建西門子仿真環境，STEP7是西門子300系列、400系列的編程軟件，早期學習PLC的小伙伴對這個一定不陌生，雖然現在可以在TIA環境下編寫S7-300/400的程序，但是不可否認，仍然有很多企業（尤其是制造業）在使用S7-300/400 PLC，如果僅僅使用S7-300/400，我覺得STEP7相比博圖來說，會更加小巧和方便。

軟件環境：SIMATIC Manager V5.6、PLCSIM V5.4、NetToPLCsim、CMSPro

硬件環境：WIN10 64位

軟件獲取關鍵詞：STEP7、PLCSIM、NetToPLCsim、CMSPro，需要軟件可以在評論區留下微信號。

02

仿真步驟

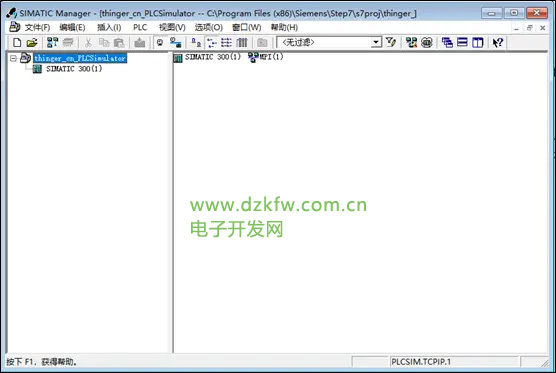

1、創建項目：使用STEP7創建一個PLC項目，取名thinger_cn_PLCSimulator，插入一個SIMATIC 300站點，如下所示：

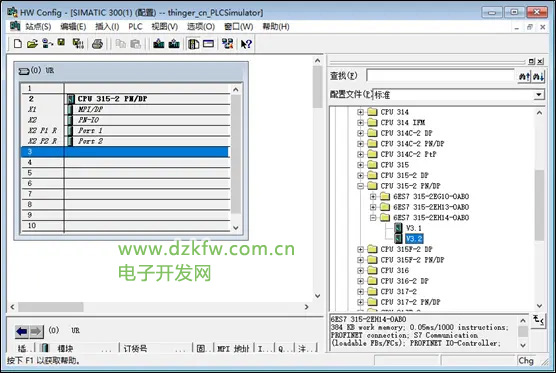

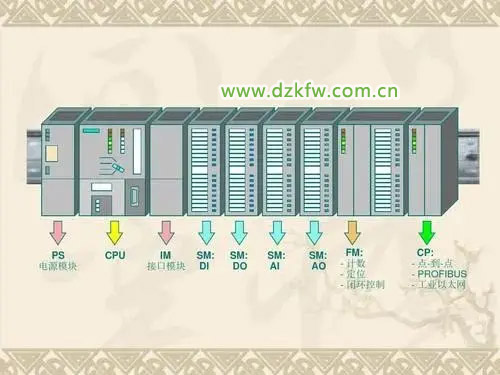

2、硬件組態：打開硬件組態，首先插入一個機架Rack，然后插入一個S7-300的CPU，最好直接選擇帶PN接口的，這里選擇的是CPU 315-2 PN/DP，如下所示：

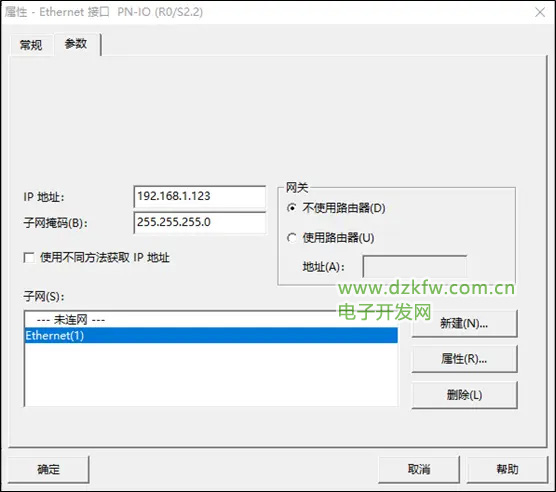

3、創建Ethernet：雙擊上圖中的PN-IO，在彈出的窗體中，選擇屬性>>新建，然后將IP地址修改成192.168.1.123，這里的IP地址是自己設置的，只要和本機在同一網段即可。

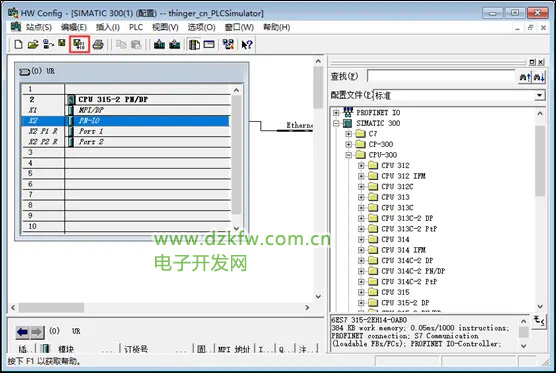

4、編譯保存：點擊下圖中的紅框圖標，將硬件組態編譯并保存。

5、啟動NetToPLCsim：以管理員權限運行NetToPLCsim，會彈出以下窗口，選擇是即可。

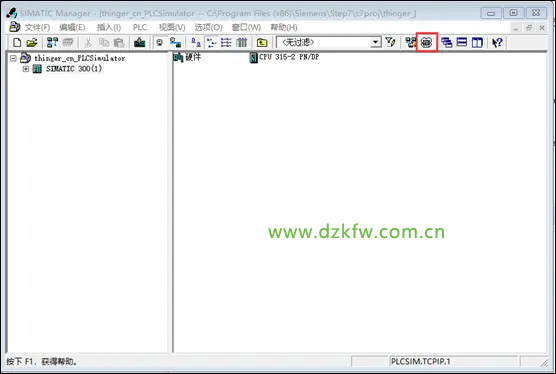

6、啟動PLCSIM：在SIMATIC Manager窗體中，點擊下圖中的紅框圖標，啟動PLCSIM，如果該圖標為灰色，說明PLCSIM未安裝。

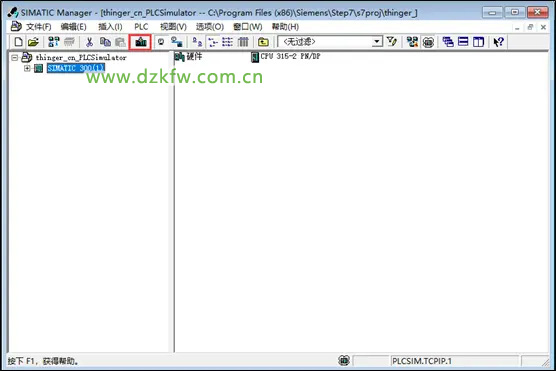

7、下載PLC程序：在SIMATIC Manager窗體中，點擊下圖中的紅框圖標，下載PLC程序。

8、添加Station：回到NetToPLCsim軟件中，點擊Add，添加Station，如下圖所示：

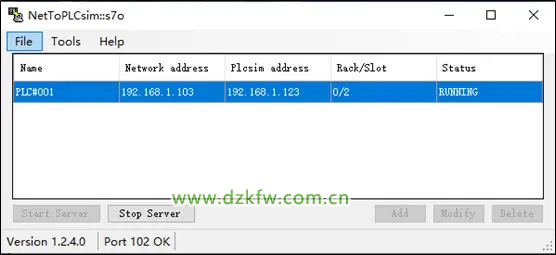

9、Start Server：在NetToPLCsim軟件中，點擊Start Server，如下圖所示：

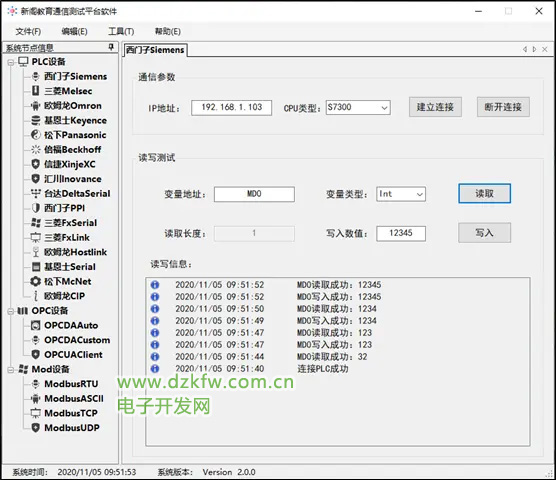

10、通信測試：按照以上步驟執行完成后，一個S7-300PLC的仿真環境就搭建好了，接下來可以進行通信，這里使用的是通信測試平臺，設置IP地址為192.168.1.103，PLC類型選擇300PLC，讀取變量選擇MD0（由于沒有寫任何程序，也沒有創建DB塊，所以就直接測試M存儲區變量），類型選擇INT類型，讀取并寫入數據，進行測試，結果如下所示：

特別注意：這里的IP地址要填寫PC的IP地址，而不是PLC的IP地址。
