STEP7-Micro／WIN32的基本功能是協助用戶完成開發應用軟件的任務，如創建用戶程序、修改和編輯原有的用戶程序，編輯過程中編輯器具有簡單語法檢查功能。同時它還有一邊工具性的功能，如用戶程序的文檔管理和加密等。此外，還可直接用軟件設置plc的工作方式、參數和運行監控等。

一、基本功能

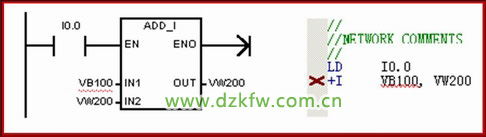

1、程序編輯中的語法檢查功能可以提前避免一些語法和數據類型方面的錯誤。梯形圖和語句表的錯誤檢查結果如圖1所示。

圖1 錯誤檢查結果

2、軟件功能的實現可以在聯機工作方式（在線方式）下進行，部分功能的實現也可以在離線工作方式下進行。

◆ 聯機方式：有編程軟件的計算機或編程器與PLC連接，此時允許兩者之間作直接的通信。

◆ 離線方式：有編程軟件的計算機或編程器與PLC斷開連接，此時能完成大部分基本功能。如編程、編譯和調試程序、系統組態等。

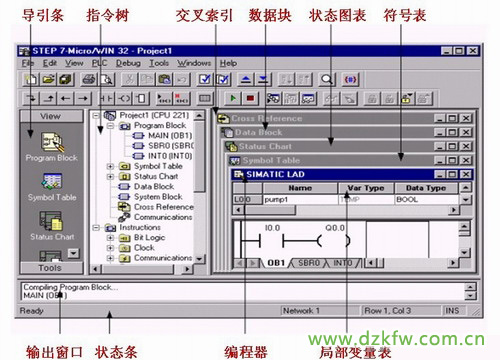

啟動STEP 7-Micro/WIN 32編程軟件，其主界面外觀如圖所示。

圖2 主界面外觀

界面一般可分以下幾個區：菜單條（包含8個主菜單項）、工具條（快捷按鈕）、導引條（快捷操作窗口）、指令樹（快捷操作窗口）、輸出窗口和用戶窗口（可同時或分別打開圖中的5個用戶窗口）。

◆ 菜單條
◆ 工具條
◆ 導引條
◆ 指令樹
◆ 交叉索引
◆ 數據塊狀態圖表
◆ 符號表
◆ 輸出窗口
◆ 狀態條
◆ 編程器
◆ 局部變量表

◆ 數字量輸入濾波 如圖3所示。

圖3 數字量輸入濾波

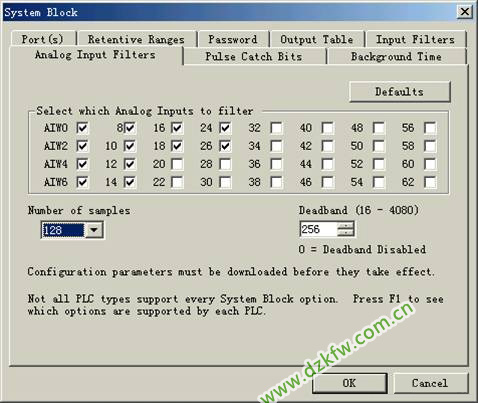

◆ 模擬量輸入濾波

圖4 模擬量輸入濾波

◆ 設置脈沖捕捉

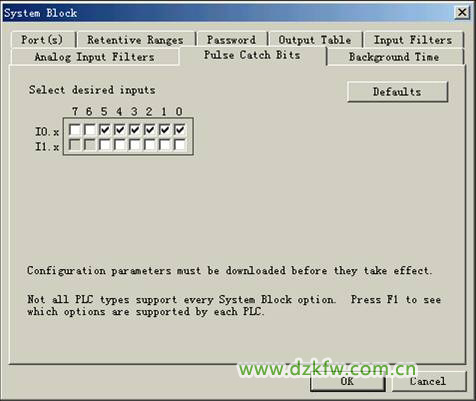

設置脈沖捕捉功能的方法：首先正確設置輸入濾波器的時間，使之不能將脈沖濾掉。然后在System Block選項卡中選擇Pulse Catch Bit選項進行對輸入要求脈沖捕捉的數字量輸入點進行選擇，如圖所示。系統默認為所有點都不用脈沖捕捉。

圖5 設置脈沖捕捉

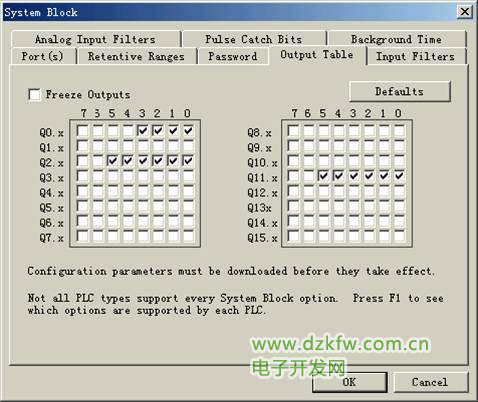

◆ 輸出表配置

圖6 輸出表配置
