一、畫原理圖

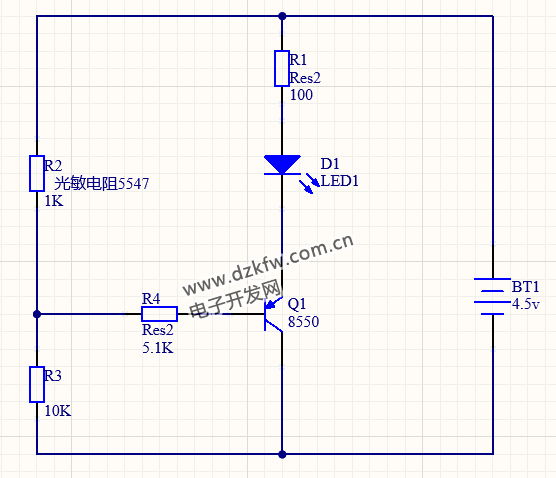

今天跟隨b站的視頻簡單的畫出一個光敏小電燈，從前面學到的先從創建項目再到創建原理圖、PCB圖、原理圖庫和PCB庫，最后在原理圖文件中利用系統自帶的原理圖庫中的元器件畫出此圖。

在畫這張圖的過程中，我發現必須要掌握元器件的英文，在元器件庫的搜索中才能更快的找到自己想要的元器件。以下是我整理的一些元器件的英文：

畫完之后，我在想一個問題，這里面既然都沒有用到自己畫的元器件，是不是就沒必要創建原理圖庫和PCB庫。有知道的小伙伴留言告訴我一下。

二、生成PCB圖

從第一步畫好原理圖后ctrl+s保存后，可以直接轉換到pcb設計

操作為：（原理圖界面）點擊設計——點擊update pcb document .......——查看元器件，全選——點擊驗證更改，再執行更改——退出——來到pcb圖界面查看（生成的東西再整個版面的外面，沒看到請縮小縮小）——將元件一一擺好（先學簡單的，所以沒有布線規則啥的）——點擊試圖，在這個界面可以開啟3維模式——shift+右鍵3維觀察pcb板

三、PCB封裝

（pcb庫)一個PCB應該有五個部分：pcb焊盤、管腳序號、元件絲印、阻焊、1腳標識/極性標識

操作：（畫了一個異性焊盤PCB封裝）畫基本輪廓——快捷鍵TVE（生成銅片也就是焊盤，屬性top layer）——DR:主要修改最小間距（向內縮或向外擴的距離）——TJ，選中圖形進行內縮或外擴，會生成兩種情況的線，可以自主刪除——TVE(top solder)

其中有個小細節：tap鍵可以在點擊一部分后將整個輪廓全部選中

還學到了一個東西IPC封裝創建向導（選擇類型后填寫資料自動生成3D模型）

四、總結

今天學習不順利，在畫異形焊盤的基本輪廓那里畫了好久，然后老師的一些操作也看不明白，一種反復觀看，感覺學的東西好雜，對AD這個軟件的學習總感覺沒有學到我心里有疑惑的問題解決辦法（其實是我想知道到底那種PCB板子是怎么繪制出來的）�，F在才第二天，別急別急，一口氣吃不成胖子，明天的學習繼續加油！小伙伴們，有沒有指點一下的。

AD ：從原理圖到PCB

一、軟件制作流程(以負反饋電路的制作為例)：

<1> 新建工程：

1. 點擊工具欄左上角：文件->new->project->將工程命名name:負反饋電路->在 location里面選擇存放位置

2. 在左邊的project欄里面在工程里面新建pcb和原理圖(也可選擇新建原理圖庫和pcb庫)：項目名稱+鼠標右鍵->給工程添加新的->schematic->保存原理圖并命名，同樣->pcb->保存pcb并命名

<2>原理圖的制作：

1. 元件的查找與電路圖制作：

在工具欄里面點擊設計->瀏覽庫->輸入元件名進行元件搜索(Micellaneous Devices.IntLib庫:Res2電阻; D zener 整流二極管; NPN 三極管；Bridge1 整流橋二極管; Rpot 滑線變阻器;Cap 非電解電容;Cap pol2 電解電容. Micellaneous Connectors.Intlib庫：Header 2 排插.)->將得到的元件放置于原理圖中->按照電路圖鋪線:->(工具欄)放置->線->按照所給電路圖進行連線

2. 元件的參數修改與封裝：

（1）雙擊需要封裝的元件->Designator(修改元件名)->comment(對元件進行注釋)；

（2）雙擊需要修改的元件的參數->修改對應值;

（3）雙擊需要修改封裝的元件->雙擊右下角表格name列的第一行值->點擊PC元件庫的’任意’->點 擊封裝模型的名稱并輸入題目要求的名稱->確定

如此下去將每個元件的參數和封裝都改好

<3>PCB的制作：

1. 將原理圖導入PCB：再次保存原理圖->進入PCB->(工具欄)設計->點擊’Import Changes From負反饋電路.PrgPcb’ ->點擊生效更改(查看元件的正確性,全為勾即為正確，若錯誤再返回原理圖修改)->執行更改

2. PCB板的大小制作：

（1）(工具欄)編輯->原點->設置->在板子上放置好

（2）單位的修改：（工具欄）設計->板參數選項->度量單位改為Metric

（3）畫出板子的外框：（工具欄）放置->焊盤->在PCB板上放置四個焊盤->雙擊焊盤->按照要求對焊盤進行坐標設置（eg:高3cm，寬4cm,焊盤一：x=0,y=0；焊盤二：x=40mm,y=0;焊盤三：x=40mm,y=30mm;焊盤四：x=0,y=30mm）->將四個點進行連接形成回路

（4）按照選擇生成板子大�。喝�選所畫的板子->（工具欄）設計->板子形狀->按照選擇對象定義

3. 規則的設置：（工具欄）設計->規則->Design Rule->Electrical->Clearance->Clearance（設置線與線之間的寬度）；規則->Design Rules->Routing->Width->Width(設置線的寬度); 規則->Design Rules->Routing->Routing Via Style->RoutingVias（設置焊盤的孔徑）

4. 將原件放入pcb板且手動走線：注意走線必須是鈍角且應避免線靠得過近

5. 敷銅：（工具欄）放置->多邊形敷銅->框選需要敷銅的pcb板->保存

總結：一塊好的電路板應該從軟件開始，從建工程，畫原理圖，制PCB板，這無疑是一件十分繁瑣的流程，特別是在PCB走線部分，既要滿足規則，又要達到美觀的效果，很難，但是熟能生巧，完整做出。
