本教程將詳細的講解Protel 99SE的四層板的設計過程，以及在其中的內電層分割的用法。
    事先聲明：本教程用于初學者的入門與提高；對于高手們，也歡迎看看，幫小弟指出其中不當的做法！
    下面，就打開你的電腦及軟件開始了。(- - - - - -好像是廢話, 嘿嘿..... )

一、準備工作
    新建一個DDB文件,再新建相關的原理圖文件, 并做好相關準備設計PCB的準備工作，這個相信想畫四層板的朋友都會, 不用我多講了。

二、新建文件
    新建一個PCB文件, 在KeepOutLayer層畫出PCB的外框, 如下圖，用過Protel的朋友們應該都會。


三、設置板層

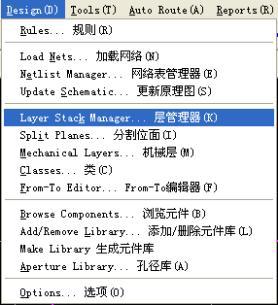

    在PCB界面中點擊主菜單Design 再點擊Layer Stack Manager 如圖：

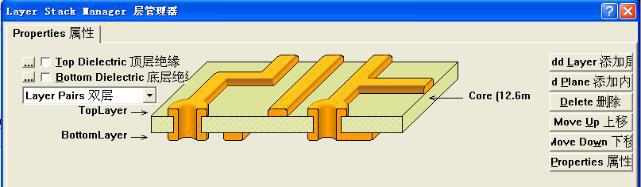

    點擊后彈出下面的層管理器對話框, 因為在Protel中默認是雙面板，所以，我們看到的布線層只有兩層。

    現在我們來添加層，先單擊左邊的TopLayer, 再單擊層管理器右上角的Add Plane按鈕，添加內電層，這里說明一下，因為現在講的是用負片畫法的四層板，所以，需要添加內電層，而不是Add Layer。

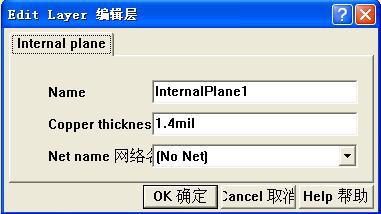

    單擊 后，將在TopLayer的下自動增加一個 層,雙擊該層，我們就可以編輯這一層的相關屬性，如下圖：

    在Name對應的項中，填入VCC，點擊確定關閉對話框，也就是將該層改名為VCC，作為設計時的電源層。

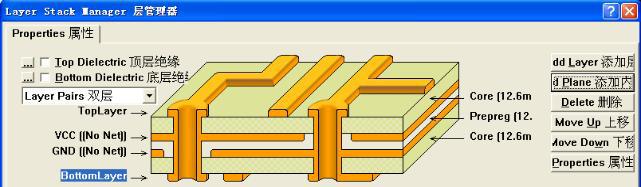

    按同樣的方法，再添加一個GND層。完成后如圖：


四、導入網絡

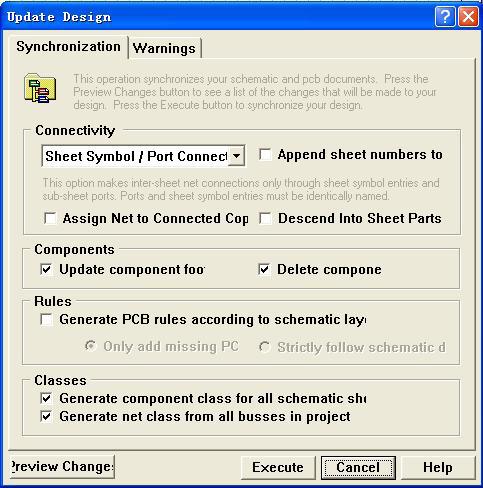

    回到原理圖的界面，單擊主菜單Design ==> Update PCB如圖:
 =>

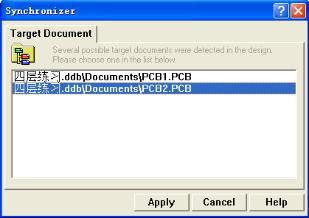

選擇要更新的PCB文件，點擊Apply ，

再點擊左邊的 ，查看我們在原理圖中所做的設計是否正確。

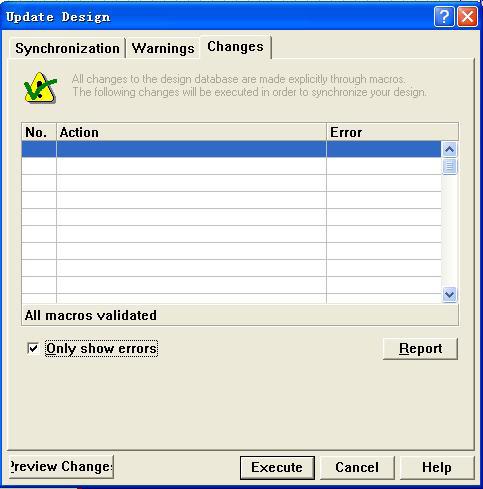

這里，我們把 項打上勾，只查看錯誤的網絡。

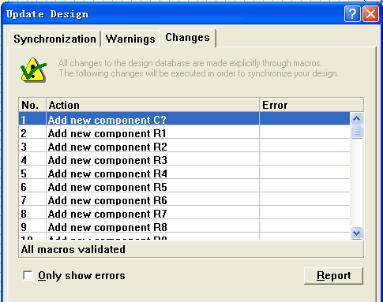

在這里，我們沒有發現有任何錯誤網絡時，可以單擊 將網絡導入PCB文件了。
    這種導入網絡的方法是Protel的原理圖導入網絡到PCB的一個很方便的方法，不用再去生成網絡表了。同時，修改原理圖后的文件，也可用此方法快速更新PCB文件。

五、布局

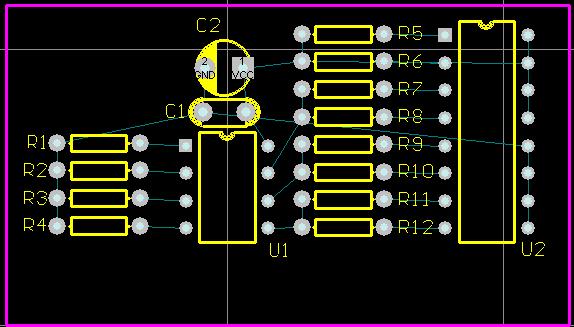

    由于這個基本大家都會，所以省略了,完成后如圖:
