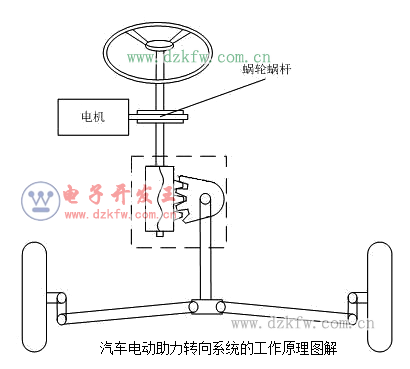

汽車電動助力轉向系統的工作原理

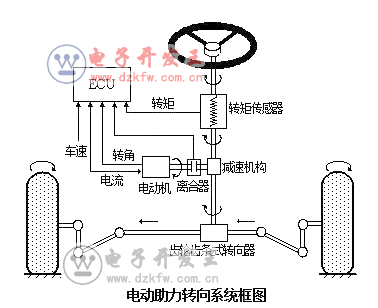

電動助力轉向系統框圖
轉矩傳感器檢測作用在輸入軸的力矩，ECU根據汽車?yán)锏能囁賯鞲衅骱娃D(zhuǎn)矩傳感器的信號控制電動機的旋轉方向和助力電流的大小，電動機的力矩通過減速機構作用到小齒輪上，實現助力轉向。

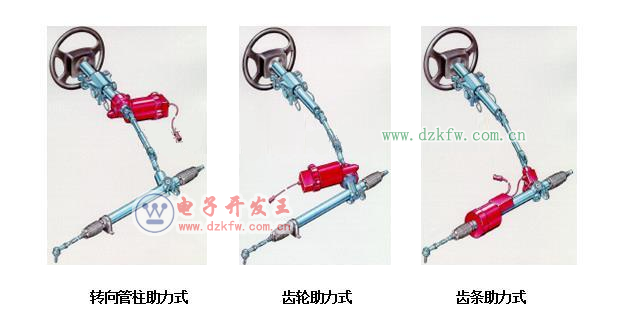

根據助力電機布置位置的不同，電動助力轉向分為轉向軸助力式、齒輪助力式、齒條助力式。



轉向管柱助力式
助力位置在轉向管柱上。該方案的助力轉矩經過了轉向器放大，因此要求電機的減速機構傳動比較��；電機布置在駕駛室內，工作環境較好，對電機的密封要求低。
但是，因電機安裝位置距駕駛員近，所以要求電機的噪聲一定要��；由于電機距離轉向盤較近，電機的力矩波動容易直接傳到轉向盤上，導致轉向盤振動，使駕駛員手感變壞；由于助力轉矩通過轉向管柱傳遞，因此要求轉向管柱有較大的剛度和強度。這種助力方式比較適合用于前軸負荷較小的微型轎車。


齒輪助力式
助力位置在轉向器小齒輪處。該方案的助力轉矩也經過了轉向器放大，因此要求電機的減速機構傳動比也相對較��；電機安裝在發動機艙內，工作環境較差，對電機的密封要求較高；由于電機的安裝位置距離駕駛員有一定距離，對電機的噪聲要求不是太高；
同時，電機的力矩波動不太容易傳到轉向盤上，駕駛員手感適中；助力轉矩不通過轉向管柱傳遞，因此對轉向管柱的剛度和強度要求較低。這種助力方式比較適合用于前軸負荷中等的輕型轎車。
助力位置在齒條上。該方案的助力轉矩作用在齒條上，助力轉矩沒有經過轉向器的放大，因此要求電機的減速機構具有較大的傳動比，減速機構相對較大；電機布置在發動機艙內，工作環境差，對其密封要求也較高；由于電機的安裝位置距離駕駛員較較遠，對電機的噪聲要求不高；同時，電機力矩波動不易傳到轉向盤上，駕駛員具有良好的手感；助力轉矩不通過轉向管柱傳遞，因此對轉向管柱的剛度和強度要求較低。這種助力方式比較適合用于前軸負荷較大的高級轎車和貨車上。
