會員注冊工作過程:將C0、C1、C2計數器輸出到顯示器上，便可得到一電子時鐘。其中C1為秒脈沖，當C1為60S、C2為60min、C3為24h時分別產生進位信號。
I/O分配:
X0:秒調整
X1:分調整
X2:時調整

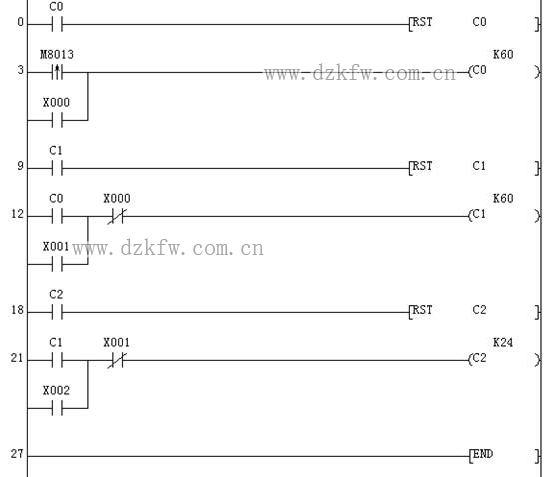

用PLC的計數器編制電子時鐘梯形圖實例:
用PLC的計數器編制電子時鐘梯形圖實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-06-02
Tags：PLC梯形圖,計數器,電子時鐘梯形圖實例
