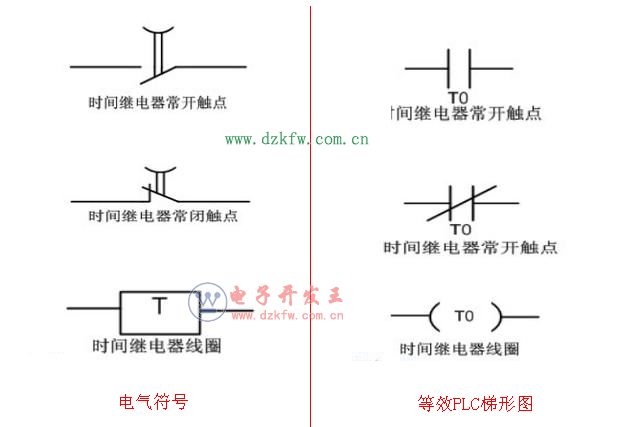

時間繼電器電氣符號與等效plc梯形圖

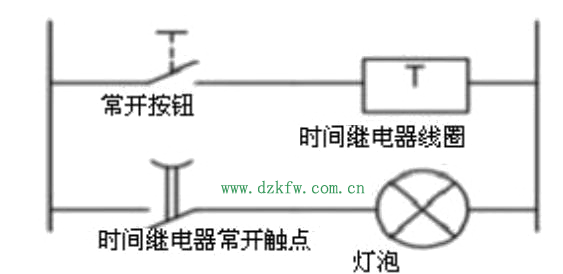

接通延時應用電路圖

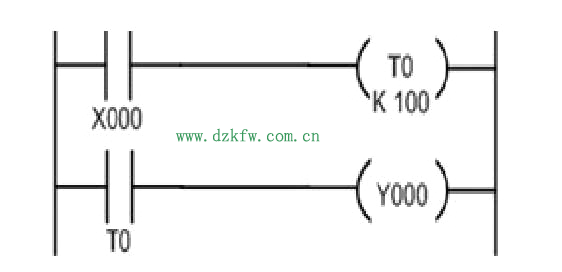

等效 PLC 梯形圖
在時間繼電器常開觸點上串聯一個燈泡，當它也可以串聯其它負載，比如接觸器、固態繼電器等， PLC 梯形圖的表達方式與原理圖相同。設延時繼電器預設時間為 10 秒，按下常開按鈕,時間繼電器線圈得電并開始計時，10 秒后時間常開觸點閉合，同時燈泡得電點亮，直到松開常開按鈕，時間繼電器線圈失電，常開觸點恢復常開，此時再回到原始狀態。
