會員注冊停車場PLC自動控制程序設計
一、問題提出
假設有一汽車停車場，最大容量只能停車50輛。為了表示停車場是否有空位，試用PLC來實現控制。
二、硬件設計

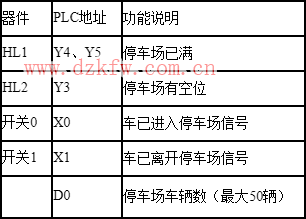

1、I/O分配表
2、接線圖
略

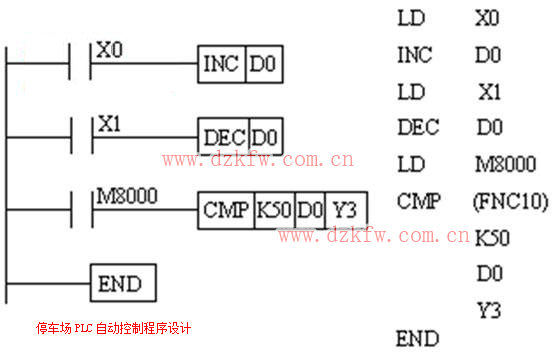

三、梯形圖程序設計,INC,DEC,CMP指令
梯形圖實例:停車場PLC自動控制程序設計,INC,DEC,CMP指令
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-09-02
Tags：梯形圖實例,停車場,停車場PLC
