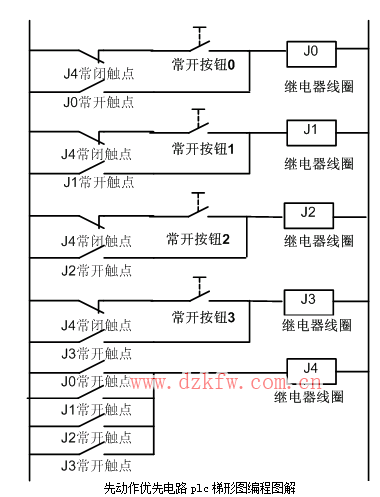

繼電器原理圖

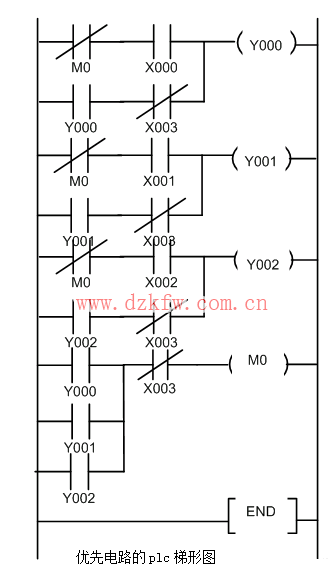

plc 梯形圖
工作原理
常開按扭 0 到 3 不管哪一個按下時，其對應的繼電器線圈得電，相應的常開觸點閉合自鎖，同時 J4 繼電 器也動作斷開其它 3 組的供電，只要最先得電的繼電器不斷電，其它繼電器就無法動作。
電路應用
此電路只要在電源輸入端加一個復位開關，可作搶答器用。
在多個輸入信號的線路中，以最后動作的信號優先。前面動作所決定的狀態自行解除。
先動作優先電路plc梯形圖編程圖解
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-10-16
在多個輸入信號的線路中，以最先動作的信號優先。在最先輸入的信號未除去之時，其它信號無法動作。
Tags：plc梯形圖,優先電路,梯形圖編程
