會員注冊三菱plc交通燈控制的plc梯形圖 交通燈控制梯形圖實例

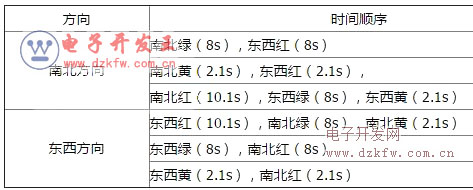

十字路口南北及東西方向均設有紅、黃、綠三個信號燈，六個燈以一定的時間順序循環往復工作。
如下：

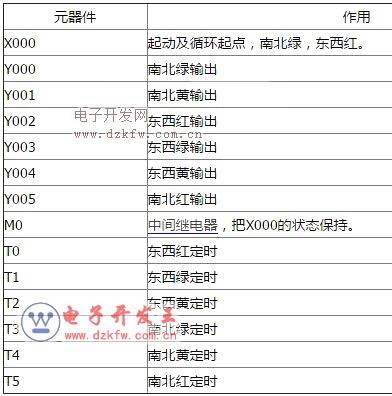

元器件安排，如圖：

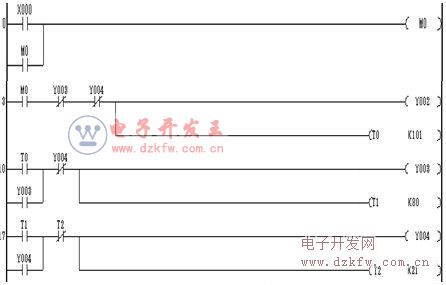

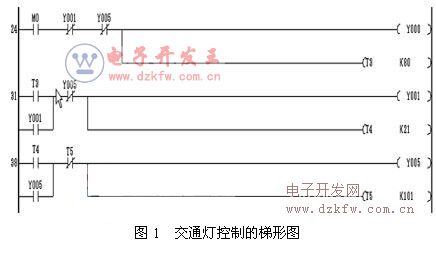

梯形圖設計如圖1：
三菱plc交通燈控制的plc梯形圖設計實例 交通燈控制梯形圖實例
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2022-06-11
Tags：三菱plc,交通燈控制
