有關三菱FX-PLC編程的例子，設計一個通電和斷電均延時的梯形圖，可以用三菱FX系列PLC來實現，以下是具體的任務需求，以及PLC程序代碼，供大家參考。

三菱plc通電和斷電延時的梯形圖

1、任務需求

設計一個通電和斷電均延時的梯形圖，要求：當X000由斷變通時，延時10S后Y0得電；當X000由通變斷時，延時5S后Y000斷電。

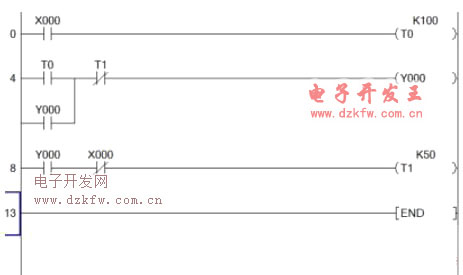

2、程序代碼

通電延時和斷電延時電路怎么接，附詳細接線圖

在通電延時與斷電延時電路中，應該怎么來接線，比如通電延時亮燈，或者延時斷電、延時通斷不斷循環，達到設置循環數斷電等，電路接線圖是什么樣的，一起來看下。

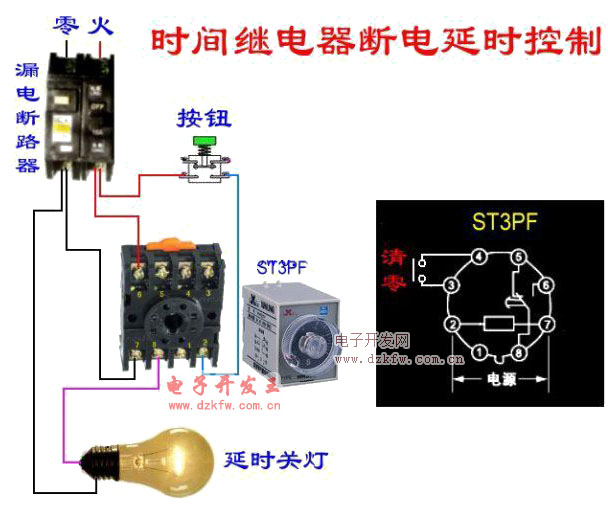

如何畫時間繼電器斷電延時控制接線圖？
