要想弄清楚變頻器如何接線，先要搞明白變頻器是什么東西，變頻器是一種電機調速裝置，它會輸出不同的電壓和頻率來改變電機的速度，從這個作用而言，它是一個可變的交流電源而已，可以收到命令控制的大功率電源，而功率大的電源，本質都是一種變電技術，都需要供給大功率的輸入電源，因此需要所謂的主回路電路；而這個電源要輸出什么樣的電壓和頻率，是通過人或者人指揮的其他設備來控制的，這樣需要控制回路電路。

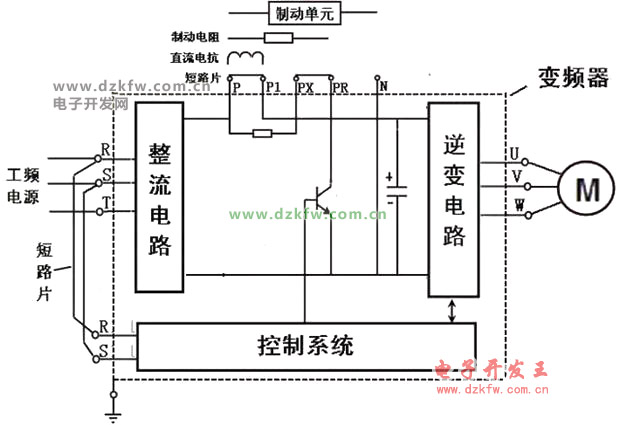

從上圖可以看出，變頻器的結構是，先把工頻電源，整流成直流，逆變成可變電壓和頻率的電源來帶動電機，任何變頻器都一樣，只要接對主回路和控制回路就好了。
主回路，就是輸入輸出而已
變頻器有單相和三相之分，單相變頻器一般是單相220伏供電的，因為國內民用都使用這種單相電壓，所以這種單相變頻器也迎合而生，理論上接入電源可以廣泛點，很多民用的小設備可以使用這類變頻器和電機來完成調速。

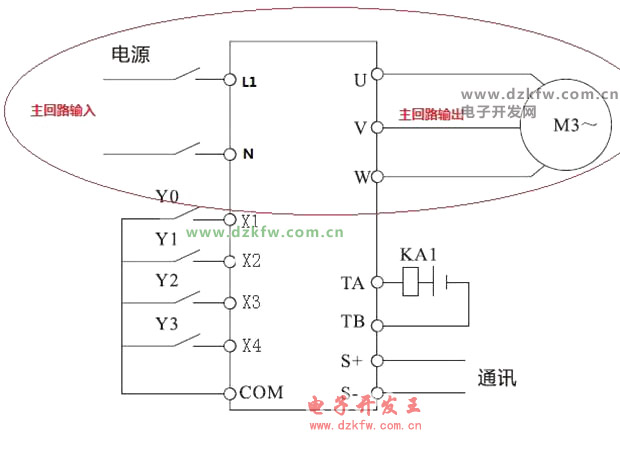

上圖上半部就是主回路接線，非常簡單，輸入有個空氣開關斷路器之類的器件，給變頻器L1和N線供電，變頻器輸出UVW接電機的UVW端，這樣主回路的接線就已經完成了，主回路接線，主要是線比較粗，線頭一般都要壓上線耳，這樣和變頻器的端子接觸電阻小，保證導電性能良好。需要注意的是，單相變頻器帶動的都是三相220伏的電機，而不是單相220伏電機哦。

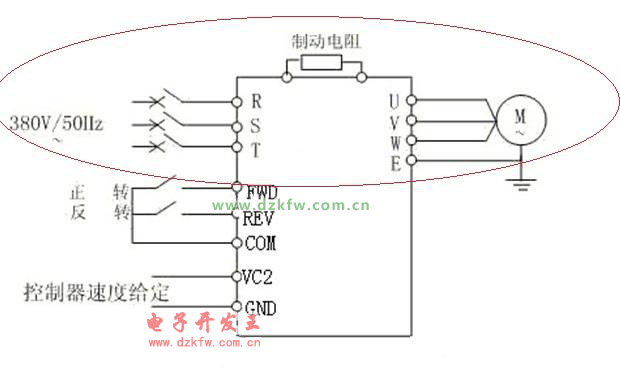

這是三相變頻器的主回路接線圖，因為工業用電都是三相380伏的，所以這種變頻器是工業應用的主體變頻器，主回路接線，也僅僅是比單相的多了一條線而已，輸入端需要三相斷路器，同樣要注意保證接線電阻足夠小，而且有些啟動頻繁的，需要外接制動電阻甚至還要外接制動單元，變頻器的端子上有這些功能的，按照說明的方法對應接上電阻線就好，當然制動電阻要選對匹配的規格。
控制回路接線，需要根據功能來選擇
變頻器控制回路，不管單相還是三相變頻器都大同小異，分為啟動邏輯和轉速信號給定兩部分，啟動邏輯是開關量，包括了停止邏輯，每款變頻器上都有這類型的端子可以接上使用的，而且開關另外一邊，不是共地就是共陽。

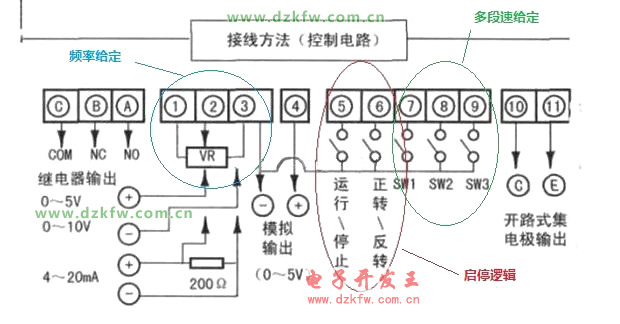

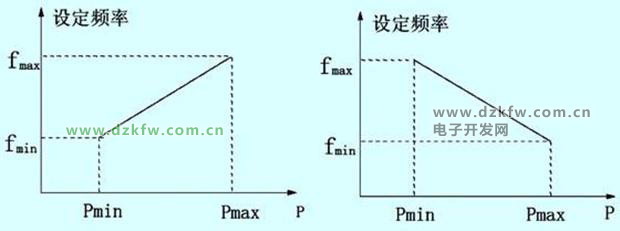

上圖紅色圈子是啟停邏輯接法，左邊藍色是頻率給定，一般是模擬量，通過外接一個電位器來抽頭取樣0-10伏電壓給定，這樣電位器調整阻值大小時候，變頻器收到了一個連續可變的電壓指令，對應會輸出0-50HZ的頻率，達到了調速的目的。有些還可以反過來給定的，下邊的就是頻率上升或者下降圖。


而右邊的綠色圈子，是通過開關I/O量給定不同速度段的頻率值，三個端子一共有8種狀態，去掉0速狀態，就可以調出以下的7段速來，本質上和電位器調速并沒有太多區別。

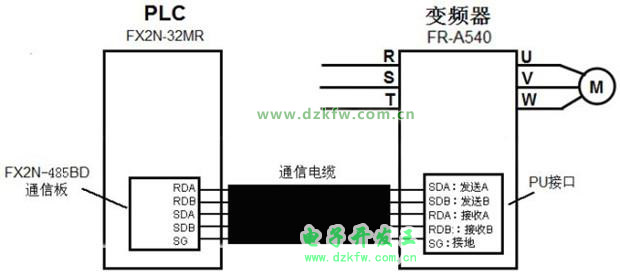

以上的接線方法，實際上是傳統的I/O控制的接線方法，實際上現在還有網絡給定的，比如通過485口，或者一些總線甚至RJ45這些來給定的，這種就一個插頭，直接插上就好了。


還有一些是帶編碼器反饋的把變頻器信號和電源正負接對就可以了，一些是帶外部I/O連鎖控制的，要看實際需要來接。
