三菱變頻器FR-A800各類型接端子接線圖(FR-A800端子接線圖、FR-A800接線圖、FR-A800外部接線圖)

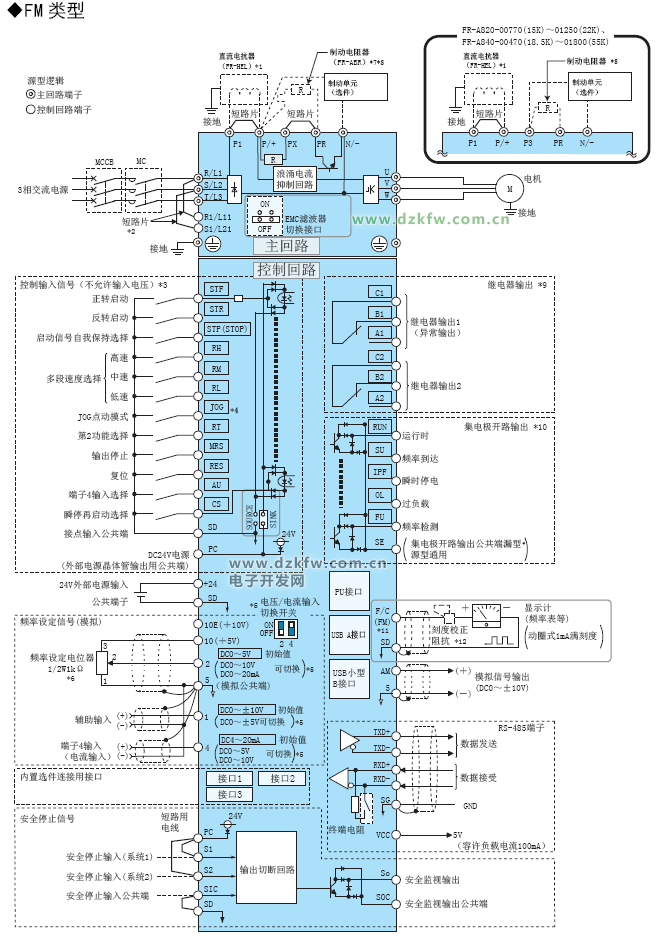

1、三菱變頻器FR-A800 FM類型端子接線圖


===============================備注說明=================================
*1、FR-A820-03800(75K)及以上、FR-A840-02160(75K)及以上或使用75kW及
    以上的電機時必須連接選件的直流電抗器(FR-HEL)
    FR-A82-03160(55K)及以下、FR-A840-01800(55K)及以下連接直流電抗器
    的情況下，端子P1與P/+間安裝有短路片時，請先拆下短路片再安裝直流電抗器。
*2、控制回路用另外的電源時，拆下R1/L11、S1/L21短路片。
*3、通過輸入端子分配(Pr.178~Pr.189)可變更端子功能。
*4、端子JOG也可作為脈沖列愉入端子使用。
*5、可通過模擬輸入規格切(Pr.73、Pr.267)換進行變更。電壓輸入為(0~5v/0~l0V)時，電流/電壓輸入
    切換開關設為OFF，電流輸入為(4~20mA)時，設為ON。端子10，2也可作為FTC輸入端子使用。
*6、頻率設定的變更頻度高時，建議使用2W1k歐。
*7、要連接制動電阻器時，請拆下端子PR與PX間的短路片(FR-A820-00046 (0.4K)~00490(7.5K)、
   FR-A840-00023(0.4K)~00250(7.5K))。
*8、端子PR配備在FR-A820-00046 (0.4K)~01250(22K)、FR-A840-00023(0.4K)~01800(55K)中。為防止制
    動電阻器過熱或燒壞.必須設置熱敏繼電器。
*9、通過輸出端子分配(Pr.195, Pr.196)可變史端子功能。
*10、通過輸出端子分配(Pr.190~Pr.194)可變史端子功能。
*11、端子FM,通過Pr.291可以將集電極開路輸出轉換為脈沖列輸出。
*12、通過操作面板進行刻度校正時不需要配置。

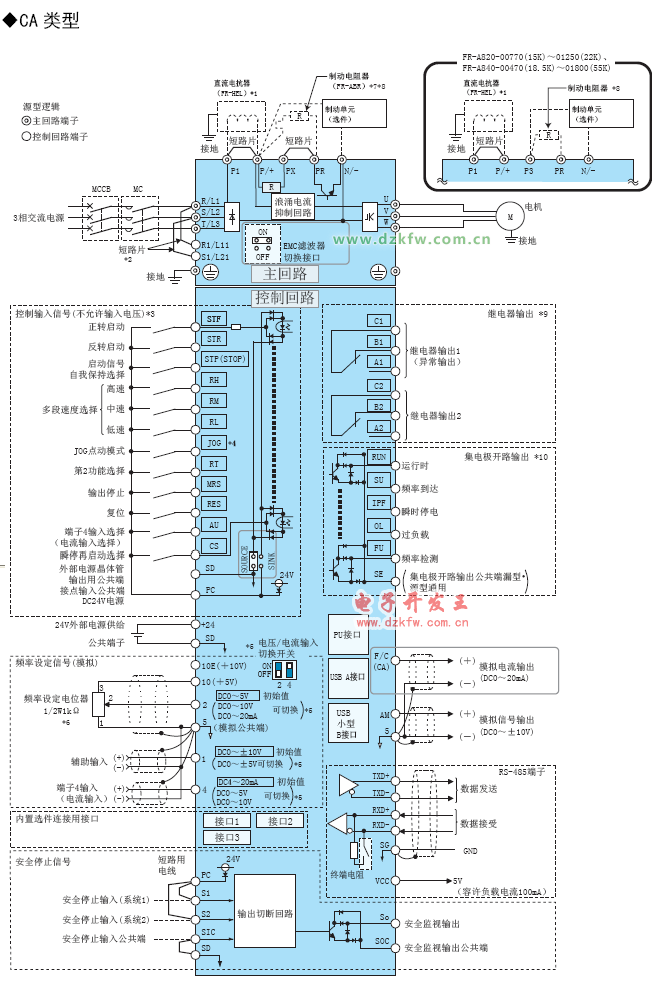

2、三菱變頻器FR-A800 CA類型端子接線圖

===============================備注說明=================================
*1、FR-A820-03800(75K)及以上、FR-A840-02160(75K)及以上或使用75kW及以上的
    電機時必須連接選件的直流電抗器(FR-HEL)。
    FR-A820-03160(55K)及以下、FR-A840-01800(55K)及以下連接直流電抗器的情況下，
    端了P1與P/+間安裝有短路片時，請先拆下短路片再安裝直流電抗器。
*2、控制回路用另外的電源時，拆下R1/L11, S1/L21短路片。
*3、通過輸入端了分配((Pr.178~Pr.189)可變更端了功能。
*4、端了JOG也可作為脈沖列輸入端子使用。JOG/脈沖的選擇請參照Pr.291進行。
*5、可通過模擬輸入規格切換(Pr.73、Pr.267)進行變更。電壓輸入為(0~5V/0~l0V)時，
    電流/電壓輸入切換開關設為OFF，電流輸入為(4~20mA)時，設為ON。端了10, 2也可
    作為PTC輸入端子使用。(Pr.561)
*6、頻率設定的變更頻度高時，建議使用2W1k歐。
*7、要連接制動電阻器時，請拆下端了PR與PX間的短路片(FR-A820-00046(0.4K)~00490(7.5K)、
    FR-A840-00023 (0.4K)~00250(7.5K))
*8、端了PR配備在FR-A820-00046 (0.4K)~01250(22K), FR-A840-00023 (0.4K)~01800(55K)中。
    為防止制動電阻器過熱或燒壞，必須設置熱敏繼電器。
*9、通過輸出端子分配(Pr.195、Pr.196)可變更端子功能。
*10、通過輸出端子分配(Pr.190~ Pr.194)可變更端子功能。
