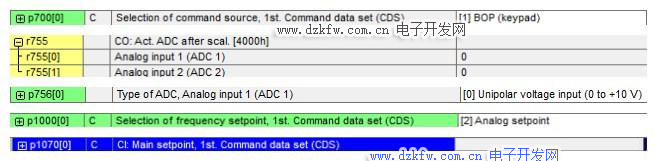

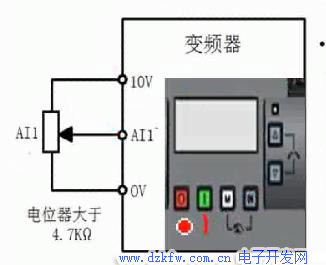

1、面板啟停，AI1模擬量輸入端給定頻率。

參數設置： P0700(0)=1；面板啟停

P1000(0)=2；模擬量輸入端給定頻率

P1070(0)=755.0；主設定品來源選定AI1給定。

P0756(0)=0；AI1 0~10V電壓輸入

這里需要注意的是有的變頻器的電流/電壓模擬量輸入由硬件開關和軟件參數一同設定，并且要求保持一致。

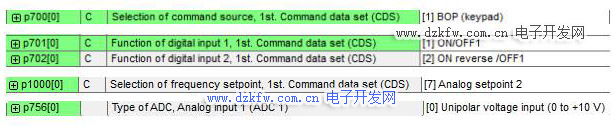

2、端子啟停，AI2模擬量輸入端給定頻率

參數設置： P0700(0)=2；端子啟停。

P1000(0)=7；AI2模擬量輸入端給定頻率。

P0756(0)=0；AI2端選定0~10V電壓輸入。

P701(0)=1；正轉啟停ON/OFF1。

P702(0)=2；反轉啟停ON/OFF1。

要注意的是：正轉運行時，停止到0后，再接通反轉開關，才能反轉運行，這里正反轉啟停信號是發一個脈沖信號，當正轉時，按下反轉按鈕是不起作用的。

當然也可以通過將P1000(0)=2；模擬量輸入；P1070(0)=755.1；AI2頻率給定。

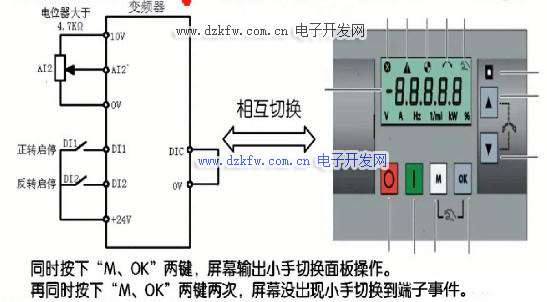

3、端子啟停，AI2(AI1)端輸入頻率與面板啟停，面板調速一同切換功能。

4、模擬量標定出廠值說明。

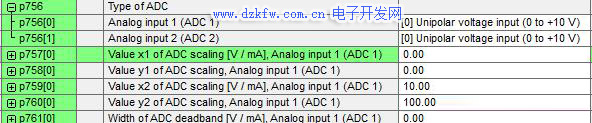

從上圖可以清晰看到：P0756(0)=0,1；AI1端0~10V電壓輸入

P0757(0)=0；AI1端0V

P0758(0)=0；AI1端對應頻率0Hz

P0759(0)=10；AI1端10V

P0760(0)=100%；AI1端對應頻100%（100%對應的P2000的參數）

P2000(0)=50Hz；基準頻率50Hz

P0761(0)=0；死區寬度為0V

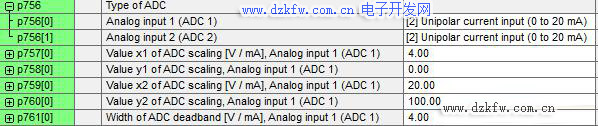

當AI1輸入端采用4~20mA輸入時，從上圖可以看出：

P0756(0)=2,3；AI端0~20mA電流輸入。

P0757(0)=4；AI1端4mA

P0758(0)=0；AI1端對應頻率0%

P0759(0)=20；AI1端20mA

P0760(0)=100%；AI1端對應頻100%（100%對應的P2000的參數）

P0761(0)=4；死區寬度為4mA

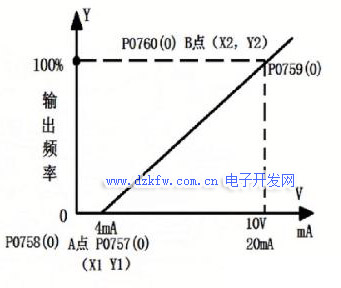

上面都用到P0761(0)這個參數（死區寬度）,下面舉個例子來說明

假設AI1的電壓輸入為2~10V，對應輸出頻率為0~50Hz。我們按如上設置參數，

參見上圖；若設置P0761(0)=2時，即設置死區寬度為2V，那么AI1端輸入0~2V之間，輸出頻率都是0Hz。

若設置P0761(0)=0時，即設置死區寬度為0V，那么AI1端輸入0~2V之間，輸出頻率為負值，即電機反轉。

電氣知識和經驗是用來分享的，后續我還會更新西門子變頻器的參數設置，希望通過本文的介紹能對你的工作和學習有幫助。想學習的可以關注我。

歡迎大家關注、點贊、評論及轉發。歡迎大家提問題一起探討。
