趨膚效應對PCB高頻板設計DDR繞線等長的影響

      很多同行來問什么是趨膚效應，趨膚效應應該是附在表面，為什么變成了附在線路橫截面的底面？下面就和小易，一起具體了解下趨膚效應。

進入高頻以后就不一樣了，就像咱們1000米跑步，大家都知道內側的距離最短，都會爭搶著去跑道的內側，這個時候就無法保持原來整齊的隊


形了。電子也是一樣的，它就像賽車手一樣，很聰明的自動尋找內側的最短路徑，如下圖中綠色的路徑，這樣就造成了實際的路徑長度要遠遠小于100mil, 彎曲的部分越多，實際的路徑就越短。







       趨膚效應也稱集膚效應，英文術語是Skin effection,它是指在電流流過導體時，由于導體與其上建立的電磁場之間的相互作用，使電流集中到導體橫截面的表面的現象。具體來說，當導體中有交流電或者交變電磁場時，導體內部的電流分布不均勻，電流集中在導體外表的薄層，越靠近導體表面，電流密度越大，而導體內部實際上電流較小。

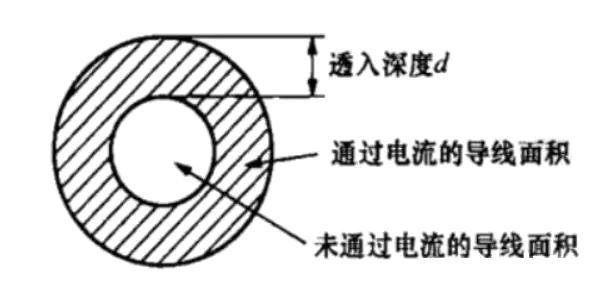

        趨膚效應導致導體的電阻增加，進而增加了其損耗功率。趨膚效應與交流電的頻率有關，頻率越高，趨膚效應越顯著。在高頻情況下，電流幾乎完全從導體表面流過。         光從概念來講，可能是一頭霧水，一起來看下實例，下圖是一個高頻Cable線的橫截面剖視圖，在高頻的情況下，電流只在陰影部分流通，中間空白部分實際上是沒有任何電流通過的。





        我們學過物理的都知道，導線的電阻計算公式為：          R＝ρ×L/S （ρ為導體電阻率，L為導體長度，S為導體橫截面積）；

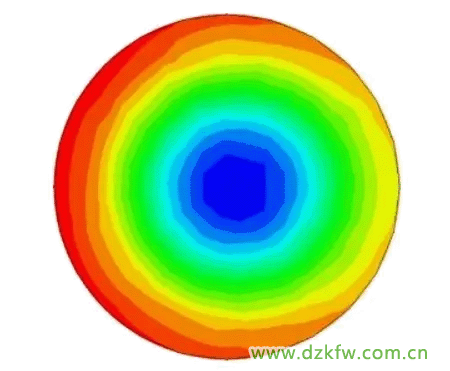

          其中ρ和L是不變的，在趨膚效應作用下，S實際上為上圖中陰影部分的面積，這樣就S值就縮小，造成了導線阻值R的增大。同時小易使用了Sigrity來仿真出了5GHz的頻率下的一個云圖，如下圖所示，紅色部分是電流大都在圓弧的外側。





         因此，對于高頻信號線來說，中間的金屬部分實際上沒有存在的必要，這也是很多高頻的Cable連接線都使用的空心電纜的原因，同時也節省了金屬材料。

          趨附效應有個經驗公式如下，頻率越高，透入深度值就越小；



      上面所說的趨膚效應是單根高頻線，與其他線隔離的一個狀態，如果在線路板中，高頻信號線是處在一個與很多信號交織的過程，那這樣趨膚效應會發生什么變化呢？

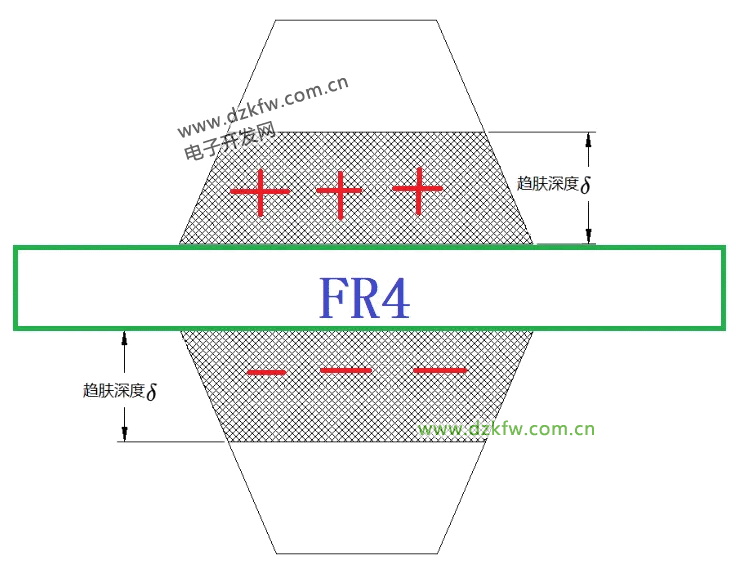

      如下圖所示，在電路板中，信號組成了一個由正到負的回路，在高頻線的下方，EDA工程師需要添加用于回流的GND信號，這樣可以使信號的回流路徑盡量短。由于正負電荷的吸引，會使雙方的電荷集中到絕緣層FR4的兩個面上，不再是集中到導線的4個表面上。





       這樣，到了實際的電路板中，趨膚效應就變成了趨附效應 ，導線的上表面是沒有電流的。在一些電路中，比如汽車電子，通過加厚銅箔到4Oz厚度來增大導線的同流能力，但發現到了高頻電路里，這種方式是無效的，不管銅箔有多厚，實際有電流的就那么厚一點，就像修路一樣，路修的再寬，車子不走也沒用。

      趨附效應是一個3維的立體效應，對上下異面信號有影響，同時在導線繞線時也對路徑在同面有影響，這里就不過多談?wù)摿恕?/P>
