電壓比較器是集成運放非線性應用電路，他常用于各種電子設備中，那么什么是電壓比較器呢？它將一個模擬量電壓信號和一個參考固定電壓相比較，在二者幅度相等的附近，輸出電壓將產生躍變，相應輸出高電平或低電平。比較器可以組成非正弦波形變換電路及應用于模擬與數字信號轉換等領域。

電壓比較器的作用

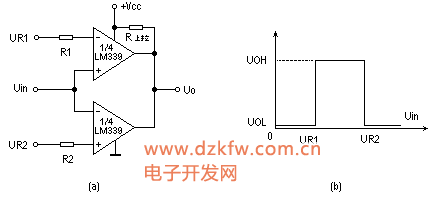

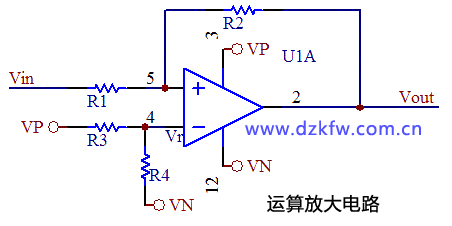

它可用作模擬電路和數字電路的接口，還可以用作波形產生和變換電路等。利用簡單電壓比較器可將正弦波變為同頻率的方波或矩形波。簡單的電壓比較器結構簡單，靈敏度高，但是抗干擾能力差，因此人們就要對它進行改進。改進后的電壓比較器有：滯回比較器和窗口比較器。

運放，是通過反饋回路和輸入回路的確定“運算參數”，比如放大倍數，反饋量可以是輸出的電流或電壓的部分或全部。而比較器則不需要反饋，直接比較兩個輸入端的量，如果同相輸入大于反相，則輸出高電平，否則輸出低電平。電壓比較器輸入是線性量，而輸出是開關（高低電平）量。一般應用中，有時也可以用線性運算放大器，在不加負反饋的情況下，構成電壓比較器來使用。

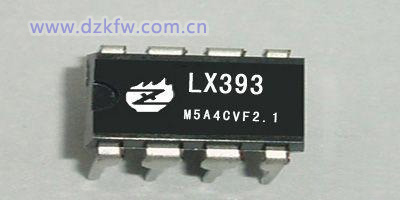

可用作電壓比較器的芯片：所有的運算放大器。常見的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27，這些都可以做成電壓比較器（不加負反饋）。LM339、LM393是專業的電壓比較器，切換速度快，延遲時間小，可用在專門的電壓比較場合，其實它們也是一種運算放大器。

電壓比較器原理

比較器是由運算放大器發展而來的，比較器電路可以看作是運算放大器的一種應用電路。由于比較器電路應用較為廣泛，所以開發出了專門的比較器集成電路。

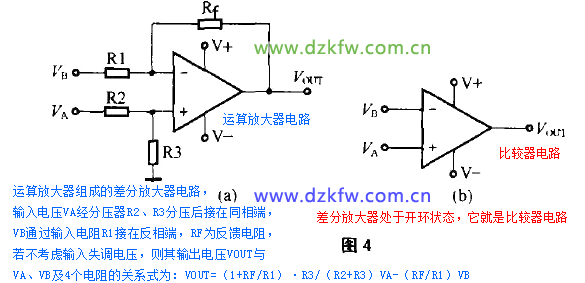

如下圖所示，是由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓VOUT與VA、VB及4個電阻的關系式為：VOUT=（1+RF/R1）·R3/（R2+R3）VA-（RF/R1）VB。若R1=R2，R3=RF，則VOUT=RF/R1（VA-VB），RF/R1為放大器的增益。當R1=R2=0，R3=RF=∞時，VOUT=∞。增益成為無窮大，其電路圖就形成（B）圖的樣子，差分放大器處于開環狀態，它就是比較器電路。

從上圖中可以看出，比較器電路就是一個運算放大器電路處于開環狀態的差分放大器電路。

電壓比較器和運放的區別，電壓比較器和運算放大器的區別

一是應用輸入的區別，電壓比較器兩輸入端一個接基準電壓另一端接比較電壓，運放則是可以單端輸入也可平衡輸入：二是電壓比較器開環增益很大，運放相對較�。弘妷罕容^器由于開環增益很大當輸入電壓高于或低于基準低于是其輸出是跳變的（即上升或下降沿很陡），運放輸出則是線性變化，再就是應用中有區別，為了工作穩定可靠，運放一般用負反饋，電壓比較器則不加負反饋。
